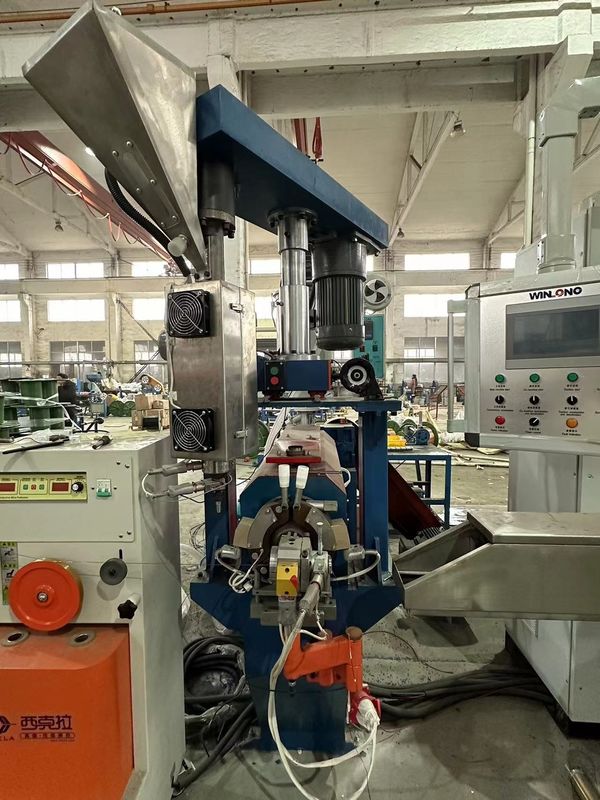

آلة طحن كابلات الطاقة PVC PE XLPE ، 150 آلة طحن طحن
المواصفات:
النموذج |
80-90 |
تباً لـ (ديا) |
80-90 |
المسمار L/D |
25:1 |
قدرة التطويق (كجم/ساعة) |
مادة بي.في.سي |
250-350 |
LSZH |
450-600 |
قطر المنتج (ملم) |
20-50 |
طوق الدفع (ملم) |
500/630/800 |
نوع الجرار |
نوع الكابستان/اليرقة |
الطول المتراكم (م) |
200 |
ملف التقاط (ملم) |
800/1500 |
سرعة الخط (m/min) |
200 |
قوة التطويق (كيلوواط) |
90-110 كيلوواط |
الوصف1:
تستخدم الآلة لعزل أو غطاء كابل LSZH. يتميز بمسمار متخصص لمادة LSZH. يتم التحكم بدقة في نسبة الضغط لتقديم عملية التطويق السلسة. Tailored heating and cooling system to ensure the optimal operating temperature of the machine and user-friendly PLC control panel is in place for quick adjustment to production configuration and settings.
الخصائص:
وفقا للخصائص الخاصة للمواد LSZH، واعتماد المسمار المتخصصة ويتم التحكم في نسبة الضغط بدقة.
l لضمان قوة الشد والطول والتشطيب السطحي لمادة LSZH ، يتم اختيار القالب الضغط أثناء العزل ويتم اختيار القالب شبه الضغط أثناء الغطاء.
يتم التحكم في الخط بأكمله بواسطة PLC مع واجهة التفاعل بين الإنسان والآلة. تقنية التحكم الرقمية وبرنامج PLC تجعل نظام التحكم بأكمله موثوق ومرن.
نظام التبريد للخط بأكمله مهم جداً لتخزين مواد LSZH. لذا فإن الخط بأكمله يتبنى نظام تحكم خاص في درجة حرارة التدفئة والتبريد.
الوصف2:
-
تصميم الجهاز ووظائفه:
- صُممت آلة طحن كابلات الكهرباء من PVC/PE/XLPE لتصنيع كابلات الكهرباء مع مواد عزل و/أو تغطية من PVC أو PE أو XLPE.
- تتكون الآلة من وحدة طحن رئيسي، والتي تضم برميل الطحن ومجموعة المسامير المسؤولة عن ذوبان وتغذية مواد الكابل،و نظام تحكم مرفق لضبط المعلمات الدقيقة.
-
حجم القماش:
- يتم تجهيز آلة التطويق بتطويق 150، مما يشير إلى قطر برميل التطويق في المليمترات.
- يتم اختيار حجم الخرطوشة بناءً على القدرة الخارجة المرغوبة والمتطلبات المحددة للكابلات الكهربائية التي يتم إنتاجها.
-
التوافق بين المواد:
- آلة التصدير متوافقة مع مجموعة من المواد المناسبة لإنتاج كابلات الطاقة ، بما في ذلك PVC و PE و XLPE.
- يستخدم PVC على نطاق واسع لخصائص العزل الكهربائي الممتازة.
- الـ PE هي مادة متعددة الاستخدامات معروفة بمقاومتها للرطوبة والمواد الكيميائية والضغوط البيئية.
- XLPE هي نسخة متقاطعة من PE ، وتقدم خصائص حرارية وميكانيكية محسنة مناسبة لكابلات الطاقة عالية الجهد.
-
عملية التطويق:
- تستخدم آلة الطحن برميلًا ساخنًا مع مناطق تحكم درجة الحرارة لذوبان مادة الكابل ، ومسمارًا دوارًا لنقل المادة المنصهرة من خلال قطعة الطحن.
- تم تحسين تصميم المسمار وتكوينه لمعالجة المواد المحددة ، مما يضمن طحنًا فعالًا ومتسقًا.
-
تحكم درجة الحرارة:
- تتضمن آلة الطحن مناطق تحكم دقيق في درجة الحرارة على طول البرميل لتنظيم درجة حرارة مادة الكابل أثناء عملية الطحن.
- التحكم في درجة الحرارة أمر حاسم لتحقيق خصائص الذوبان والجريان المطلوبة للمادة ، وضمان العزل المناسب وتغطية كابلات الطاقة.
-
نظام التحكم:
- تتميز آلة الطحن بنظام تحكم يتضمن وحدة تحكم منطقية قابلة للبرمجة (PLC) وواجهة الإنسان والآلة (HMI).
- نظام التحكم يسمح للمشغلين بتعيين وتعديل معايير العملية المختلفة، مثل درجة الحرارة، سرعة المسمار، سرعة الخط، ومعايير التبريد،ضمان التحكم الدقيق وتحسين عملية الطحن.
-
التبريد والحجم:
- بعد الطحن ، تخضع كابلات الطاقة لعملية تبريد وتحديد الحجم لتصلب وتثبيت المادة المطحونة.
- يمكن تحقيق التبريد باستخدام حمامات المياه أو وحدات تبريد الهواء ، اعتمادًا على المتطلبات والخصائص المحددة لمادة الكابلات التي يتم معالجتها.
- أدوات القياس تتحكم في قطر الكابل وشكله، مما يضمن الامتثال للمواصفات المرغوبة.
-
وحدة الانسحاب ونظام القطع:
- عادة ما تكون آلة التطويق مجهزة بوحدة سحب تسحب كابلات الطاقة التي يتم طحنها بسرعة يمكن التحكم بها ، مع الحفاظ على التوتر وتناسق الأبعاد.
- يتم دمج نظام قطع في خط الإنتاج ، ويقطع الكابلات بدقة إلى الأطوال المطلوبة وفقًا لمتطلبات العميل.
-
خصائص السلامة:
- تتضمن آلة الطحن عناصر أساسية للسلامة لضمان بيئة عمل آمنة. قد تشمل هذه الأزرار أزرار وقف الطوارئ، وقفلات السلامة، وآليات الحماية.
-
الصيانة والخدمة:
- صُممت آلة الطحن لسهولة الصيانة والخدمة، مع ميزات مثل تغيير المكونات بسرعة، وسهولة الوصول لأعمال التنظيف والصيانة،وأنظمة التشخيص لتحديد ومعالجة المشاكل.
الدعم والخدمات:
ضمان الجودة: ضمان الجودة لجميع المنتجات
ميزة السعر: ميزة السعر التنافسية
صياغة الدعم: يمكن تخصيصها وفقًا لمتطلبات العميل
ضمان ما بعد البيع: خدمة ما بعد البيع على مدار 24 ساعة في جميع أنحاء البلاد
التعبئة والشحن:
سيتم تصميم جميع العبوات لضمان سلامة المنتجات أثناء النقل.
جميع الشحنات مصحوبة بقائمة التعبئة
