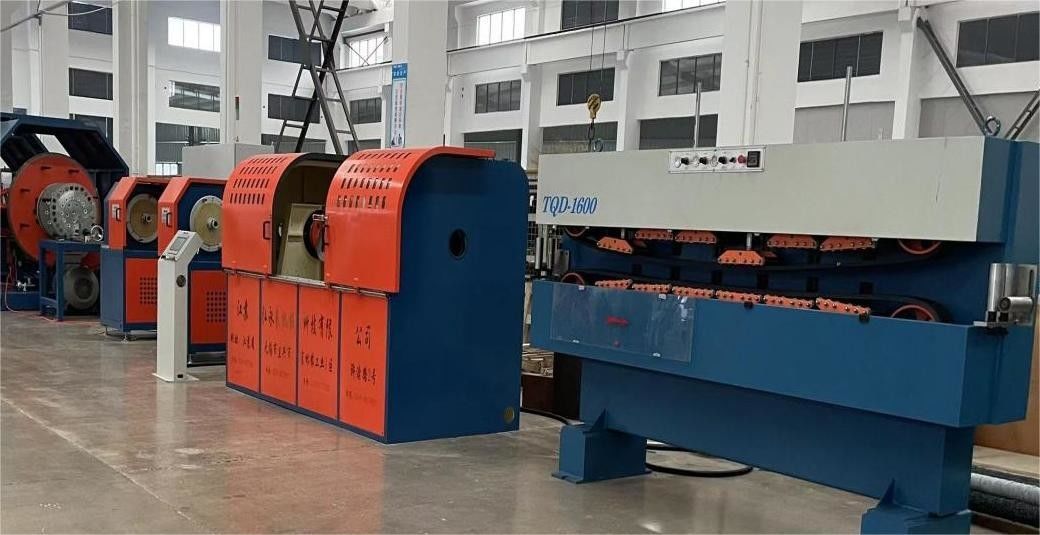

60m/Min آلة التشنج الفردي للخيوط الكانتيليفر خيوط التشنج المزدوجة

أسلاك النحاس ذات الضوضاء المنخفضة آلة التشنج المزدوج

المواصفات التقنية

التطبيق:

مناسبة لتلوين الموصلات النحاسية ، موصلات سبائك الألومنيوم ، وما إلى ذلك ، وتلوين أسلاك محور الكابلات.

الخصائص:

• يتم التحكم في الجهاز بواسطة PLC مع واجهة الإنسان والآلة. تضمن تقنية التحكم الرقمية وبرمجة PLC موثوقية نظام التحكم بأكمله.يمكن تعيين مساحة الخيط بمرونة باستخدام شاشة اللمس.
• يستخدم قوس من مواد ألياف الكربون، والتي لديها قوة عالية وخفيفة الوزن.
• أنظمة القوس والجذب والإرتفاع تستخدم جميعها محركات مستقلة.
• كفاءة عالية جداً. كفاءة إنتاج حزمة التواء المزدوج أعلى بنحو 3 أضعاف من حزمة الشبكة الصلبة.

وصف المنتج:

"آلة التشنج المزدوج للأسلاك النحاسية ذات الضوضاء المنخفضة" هي قطعة متخصصة من المعدات المستخدمة في صناعة تصنيع الأسلاك.وهي مصممة لخيوط النحاس المتعددة أو تدويرها معا لإنشاء كابل أو سلك التجميع.

يشير مصطلح "الضوضاء المنخفضة" إلى أن هذه الآلة المحددة مصممة للحد من الضوضاء الناتجة أثناء عملية التشنج.يمكن أن تكون هذه الميزة مفيدة في الحد من تلوث الضوضاء في بيئة الإنتاج أو توفير بيئة عمل أكثر راحة للمشغلين.

تستخدم الآلة آلية "التواء المزدوج" ، مما يعني أنها تلتوي الأسلاك في اتجاهين في وقت واحد لإنشاء كابل متماسك بشدة.يساعد هذا التوجه المزدوج على تعزيز استقرار وسلامة الكابل الناتج.

الغرض الأساسي من الجهاز هو "صنع سلك التجميع". يشير سلك التجميع إلى نوع من الكابلات أو الأسلاك التي يتم تشكيلها عن طريق تلف أسلاك فردية متعددة معًا.هذه العملية تزيد من المرونة الكلية وقوة السلك، مما يجعلها مناسبة لمختلف التطبيقات.

عند استخدام آلة التشنج المزدوج للأسلاك النحاسية ذات الضوضاء المنخفضة ، يتم إدخال أسلاك النحاس إلى الآلة ، وتقوم الآلة بتشغيلها معا بطريقة خاضعة للرقابة.الكابل الناتج أو سلك التجميع يمكن أن يكون له خصائص مختلفة اعتمادا على عوامل مثل عدد الأسلاك التي يتم التواء، اتجاه ودرجة الالتواء، ومتطلبات التطبيق الخاصة.

تجدر الإشارة إلى أن عملية الالتفاف المزدوج يمكن تطبيقها على أنواع مختلفة من الأسلاك، وليس فقط النحاس.المصنع مصمم خصيصاً لتقطيع أسلاك النحاسيمكن استخدام سلك التجميع الناتج في صناعات مختلفة ، مثل الاتصالات ، وتوزيع الطاقة ، والأسلاك الكهربائية ، حيث تتطلب كابلات مرنة وقوية.

خصائص الأداء:

1. السلك الأساسي المطبق: Ф0.6-6.0mm.
2. القطر الخارجي للخيط: MAXФ15mm،
3. نطاق مسافة الالتواء: 20~200mm.
4. قطر الفكرة: 800 ملم.
5. سرعة الرافعة الواحدة: 600 دورة في الدقيقة
6. الاتجاه: يسار ويمين "S" و "Z" يمكن أن يتم تبديلها.
7. وضع التشغيل: تشغيل الشاشة اللمسية.
8. سرعة خط الإنتاج: 0-60m/min

800 الرافعة المرتفعة واحدة:

1. المحرك الرئيسي: 11 كيلوواط
2. المحول الرئيسي: 11 كيلوواط
3. الفرامل: فرامل القرص الهوائي 10 كجم
4. محرك تنظيم السرعة: 3.7 كيلوواط
5. محول تحكم السرعة: 3.7 كيلوواط
6. الجهاز: المحرك يدفع المسمار الرئيسي لترتيب الكابلات. المحرك: قوة 1/2 حصان، نسبة التخفيض: 6:1,
7. مواصفات لفكرة الاستيعاب: Φ800
8. قفل الملف: قفل يدوي.
9. الرفع بالعجلات: الرفع الكهروهيدروليكي.
10. تشغيل واجهة الإنسان والآلة: يمكن تسجيل مسافة الالتفاف والسرعة والمعداد وعرضها وتعيينها في أي وقت
11. عيب في العرض، شاشة لمسة ملونة: 8 ألوان 6 بوصات.
12. نموذج مواصفات وحدة التحكم القابلة للبرمجة بواسطة PLC: SIEMENS S7-200 CPU266؛
13. المواصفات والنموذج للشفرة الدوارة: اليابان Rheinland CB-2000HC.
14. نوع العداد: يتم تسجيل العداد في الجهاز ويتم عرضه على الشاشة اللمسية.
15. جهاز قياس نوع التقطيع في مكان الإنذار والإيقاف.
16. الحد الأمن للعمل
