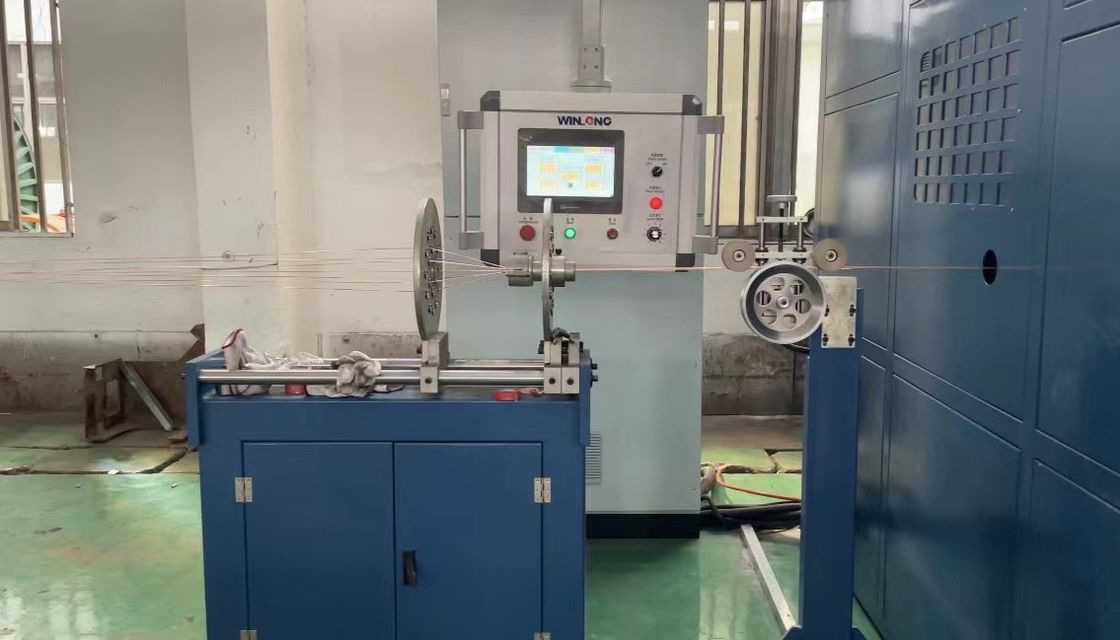

0.08-1.04ملم آلة ربط الكابلات الكهربائية النحاسية
  • 0.08-1.04ملم آلة ربط الكابلات الكهربائية النحاسية
  • 0.08-1.04ملم آلة ربط الكابلات الكهربائية النحاسية
  • 0.08-1.04ملم آلة ربط الكابلات الكهربائية النحاسية
  • 0.08-1.04ملم آلة ربط الكابلات الكهربائية النحاسية

0.08-1.04ملم آلة ربط الكابلات الكهربائية النحاسية

مكان المنشأ الصين
اسم العلامة التجارية Hopda
إصدار الشهادات ISO,CE
تفاصيل المنتج
الاسم:
آلة تجميع الأسلاك النحاسية
قطر النحاس:
0.08-1.04ملم
طول الجهاز:
8 أمتار
سرعة الدوران:
2500 دورة في الدقيقة
الحجم:
630
قوة المحرك:
7.5كيلوواط
حجم الكابل:
0.5,0.75,1.5,2.5,4,6
إبراز:

كابل ستراندر,آلة لتقطيع الكابلات النحاسية,آلة التشنج Double Twist

,

Copper cable stranding machine

,

stranding machine Double Twist

شروط الدفع والشحن
الحد الأدنى لكمية
1 مجموعة
الأسعار
قابل للتفاوض
تفاصيل التغليف
التعبئة الخشبية
وقت التسليم
20-30
شروط الدفع
T/T، L/C
القدرة على العرض
100 مجموعة شهريا
وصف المنتج

0.08-1.04ملم آلة تجميع أسلاك النحاس الكهربائية





المواصفات التقنية

النموذج YL-1600
قطر المنتج المتشنج (ملم) (ماكس)30
مساحة القطاع المتجمد2 16-95
قطر موصل المدخل (ملم) 1.2-3.6
قطر من أسلاك القلب الداخلي (ملم) 1.0-100
سرعة الخط (م/دقيقة) (ماكس)150
مساحة الشبكة (ملم) 60 إلى 400
سرعة الدوران (rpm) (ماكس)500



التطبيق:

مناسبة لتلوين الموصلات النحاسية ، موصلات سبائك الألومنيوم ، وما إلى ذلك ، وتلوين أسلاك محور الكابلات.



الخصائص:

  • يتم التحكم في الجهاز بواسطة PLC مع واجهة الإنسان والآلة. تضمن تقنية التحكم الرقمية وبرمجة PLC موثوقية نظام التحكم بأكمله.يمكن تعيين مساحة الخيط بمرونة باستخدام شاشة اللمس.
  • يستخدم قوس من مواد ألياف الكربون، والتي لديها قوة عالية وخفيفة الوزن.
  • أنظمة القوس والجذب والإرتفاع تستخدم جميعها محركات مستقلة.
  • كفاءة عالية جداً. كفاءة إنتاج حزمة التواء المزدوج أعلى بنحو 3 أضعاف من حزمة الشبكة الصلبة.



وصف المنتج:



"آلة جمع الأسلاك النحاسية الكهربائية 0.08-1.04mm" هي قطعة متخصصة من المعدات المستخدمة في صناعة تصنيع الأسلاك.وهي مصممة لتجميع أو جمع أسلاك النحاس الكهربائية متعددة معا لإنشاء كابلالآلة مناسبة خصيصا للأسلاك مع نطاق قطر من 0.08mm إلى 1.04mm.



آلية "التواء المزدوج" في هذه الآلة تعني أنه يمكن أن يلتف الأسلاك في اتجاهين في وقت واحد. هذا العمل التواء المزدوج يضمن التكافل والاستقرار في الكابل الناتج،تحسين القوة والمرونة العامة للأسلاك.



عند استخدام آلة حزم أسلاك النحاس الكهربائية، يتم إدخال أسلاك النحاس ضمن نطاق القطر المحدد إلى الآلة،والآلة تجمعهم معاً دون تدوير لخلق مجموعةعادة ما تستخدم عملية التجميع هذه عندما يتطلب الكابل تجميع أسلاك متعددة معًا دون التواء ، مثل كابلات الطاقة أو كابلات التحكم التي تحتوي على موصلات موازية.



المكونات الدوارة للآلة تجمع الأسلاك بطريقة مُسيطرة، مما يضمن الموازنة المناسبة والتوتر.تشكيل هيكل أقوى وأكثر صلابة.



آلة تحديد أسلاك النحاس الكهربائية مع وظيفة التواء المزدوج مصممة خصيصًا لأسلاك النحاس الكهربائيةمما يجعله مناسبًا للتطبيقات التي تتطلب توصيلًا كهربائيًا عاليًا، مثل في الصناعات الكهربائية والإلكترونية. قدرات الجهاز ومواصفاته، مثل نطاق السرعة وسعة الأسلاك،قد تختلف حسب الشركة المصنعة والنموذج.



من المهم أن نلاحظ أن نطاق قطر السلك المذكور من 0.08mm إلى 1.04mm يتم توفيره كمثال.قد يكون للآلات المختلفة نطاقات قطر مختلفة وميزات إضافية لاستيعاب أحجام الأسلاك المحددة ومتطلبات الإنتاج.





خصائص الأداء:



آلة الالتفاف الفردية مع هيكل الالتفاف وتعتمد برنامج PLC + تحكم سرعة تحويل التردد + التحكم الهوائي ، لضمان التوتر الموحد للكابل.من أجل ضمان استقرار الهيكل الهندسي بعد التواء، يتم تبني هيكل التواء واحد، ويتم تصميم عجلة توجيه القيادة ذات القطر الكبير لتقليل الانحناء والخسارة المنخفضة.والحركة الشعبية للفكرة السلكية، من خلال التحكم المزدوج في الربط الميكانيكي والجهاز الكهربائي، وضمان أن الوحدة لديها مزامنة ممتازة من الحالات الأربعة من بدء التشغيل، والعمل العادي، وقف بطيء،وتوقف الطوارئخصائص مستقرة؛ أداء مستقر من مسار التواء. عملية بسيطة، لضمان أداء ممتاز للمنتج.



φ1000mm آلة التواء المرتفعة واحدة:



I. تطبيق المعدات: إنها مناسبة لربط أسلاك النحاس بأكثر من سبعة أسلاك ، مثل الأسلاك الإلكترونية ، أسلاك الطاقة ، أسلاك النحاس العارية ، أسلاك الشبكة ، إلخ.



II. موقف كريل (يتم شحنه بشكل منفصل)

1) النوع الرأسي (مع التوتر القابل للتعديل)

a: يتم وضعه على جانب من المعدات. يمكن أن يكون له 12 أو 24 رأس. وعلبة الدفع لديها أقصى قطر خارجي 8 ".

2) النوع الأفقي (مع التوتر القابل للتعديل)

ب: يتم وضعه على جانب المعدات أيضاً. قد يكون له 6 أو 12 رأسًا. وله قطر خارجي من 400 إلى 630.



هيكل السلك الذي يدخل

1) بعد أن يتم دفعها من موقف كريل، كل الأسلاك سوف تدخل أولا موزع0.08-1.04mm Electrical Copper Wire Bunching Machine Double Twist 0الصفحة عبر مجموعة من المراوح العاملة ثم القضيب للشاطئ.



IV. أداء ومعلمات المعدات:

  • الطراز:

النموذج الأيمن: يواجه المشغل جهته الأمامية وتدخل الأسلاك منه من جانبها الأيمن. ()

  • سرعة الدوران للشريط القوس: ماكس: 1800RPM.
  • وضع: 11.15mm-60.24mm (يمكن تعديلها بشكل مناسب حسب طلب العميل). إنها تخضع لتغييرات يدوية لنوع التروس.
  • حساب طول الشبكة: m/min=lay*2/1000*سرعة الشبكة في الدقيقة الواحدة
  • اتجاه وضع: يسارا أو يمينا
  • قطر كل خط تغذية: Ø0.16mm-Ø1.0mm
  • مساحة الشبكة: 0.4 mm2-5.5 mm2
  • ترتيب الأسلاك: جهاز ترتيب الأسلاك الملمعة من النوع الألماني مع إلقاء قابل للتعديل من الشريط والمسافة
  • التشحيم بالدوامة: تغذية الدهون اليدوية من خلال بندقية الدهون
  • محرك القيادة: يتكون من محرك AC 380V 1400RPM المحرك التيكو للقيادة10HP 10HP محول أمريكي إيمرسون ويمكن أن يدرك تنظيم السرعة بدون خطوات.
  • الفرامل: الفرامل الكهرومغناطيسية التي يمكن أن تحقق الفرامل التلقائية من خلال فصل الداخلية والخارجية
  • الحماية من قطع الاتصال: التوقف التلقائي والإنذار عند قطع الاتصال الداخلي والخارجي
  • إنشينغ: زر إنشينغ على الخارج من وحدة التحكم الكهربائية
  • عرض السرعة: عداد التسارع على لوحة التحكم
  • التحكم الكهربائي: يتم إعداد وتشغيل المعلمات الكهربائية للمعدات جميعها من خلال لوحة التحكم.
  • خط الطاقة الخارجي: يجب على المستخدم توصيل خط الطاقة الخارجي بالخزانة الكهربائية.
  • ضوء الإنذار: أحمر
  • عداد العداد: عداد العداد الإلكتروني ذو الست خانات
  • العناصر الكهربائية: العلامات التجارية الوطنية أو الدولية الشهيرة
  • المحامل: المحامل المستوردة مع عبوات أصلية من اليابان وألمانيا (مثل KOYO و NSK و FAG)
  • الملحقات الداخلية: العلامات التجارية الوطنية أو الدولية الشهيرة
  • الضوضاء: < 75dp (مقاسة على بعد 1000 ملم)
  • الرطوبة المحيطة: ≤ 90% (إذا كانت أكبر من 90٪، جففها عن طريق النفخ قبل تشغيل المعدات)
  • درجة حرارة الورشة: ≤40 درجة مئوية (إذا كانت أعلى من 40 درجة مئوية ، فإن المحول يخضع لتنشيط حماية تلقائي)
  • مساحة الطابق: L3100*W1800*H1700MM
  • لون الغطاء: أخضر التفاح (حسب طلب العميل)



0.08-1.04ملم آلة ربط الكابلات الكهربائية النحاسية 10.08-1.04ملم آلة ربط الكابلات الكهربائية النحاسية 20.08-1.04ملم آلة ربط الكابلات الكهربائية النحاسية 3
