0.05-0.64ملم آلة تحديد السلك سرعة عالية 2500 دورة في الدقيقة آلة صنع الأسلاك الملفوفة
  • 0.05-0.64ملم آلة تحديد السلك سرعة عالية 2500 دورة في الدقيقة آلة صنع الأسلاك الملفوفة
  • 0.05-0.64ملم آلة تحديد السلك سرعة عالية 2500 دورة في الدقيقة آلة صنع الأسلاك الملفوفة
  • 0.05-0.64ملم آلة تحديد السلك سرعة عالية 2500 دورة في الدقيقة آلة صنع الأسلاك الملفوفة
  • 0.05-0.64ملم آلة تحديد السلك سرعة عالية 2500 دورة في الدقيقة آلة صنع الأسلاك الملفوفة

0.05-0.64ملم آلة تحديد السلك سرعة عالية 2500 دورة في الدقيقة آلة صنع الأسلاك الملفوفة

مكان المنشأ الصين
اسم العلامة التجارية Hopda
إصدار الشهادات ISO,CE
تفاصيل المنتج
الاسم:
آلة تثقيب الأسلاك
قطر النحاس:
0.08-1.04ملم
سرعة الدوران:
2500 دورة في الدقيقة
الحجم:
630
قوة المحرك:
7.5كيلوواط
حجم الكابل:
0.5,0.75,1.5,2.5,4,6
إبراز:

0.05-0.64ملم آلة حزم الأسلاك,آلة جمع الأسلاك عالية السرعة 2500RPM,آلة صنع الأسلاك الملفوفة 2500 دورة في الدقيقة

,

Wire Bunching Machine High Speed 2500RPM

,

2500RPM Winding Wire Making Machine

شروط الدفع والشحن
الحد الأدنى لكمية
1 مجموعة
الأسعار
قابل للتفاوض
تفاصيل التغليف
التعبئة الخشبية
وقت التسليم
20-30
شروط الدفع
T/T، L/C
القدرة على العرض
100 مجموعة شهريا
وصف المنتج

0.05-0.64ملم آلة جمع الأسلاك ، سرعة عالية 2500RPM آلة صنع الأسلاك الملفوفة





المواصفات التقنية

النموذج YL-1600
قطر المنتج المتشنج (ملم) (ماكس)30
مساحة القطاع المتجمد2 16-95
قطر موصل المدخل (ملم) 1.2-3.6
قطر من أسلاك القلب الداخلي (ملم) 1.0-100
سرعة الخط (م/دقيقة) (ماكس)150
مساحة الشبكة (ملم) 60 إلى 400
سرعة الدوران (rpm) (ماكس)500



التطبيق:

مناسبة لتلوين الموصلات النحاسية ، موصلات سبائك الألومنيوم ، وما إلى ذلك ، وتلوين أسلاك محور الكابلات.



الخصائص:

  • يتم التحكم في الجهاز بواسطة PLC مع واجهة الإنسان والآلة. تضمن تقنية التحكم الرقمية وبرمجة PLC موثوقية نظام التحكم بأكمله.يمكن تعيين مساحة الخيط بمرونة باستخدام شاشة اللمس.
  • يستخدم قوس من مواد ألياف الكربون، والتي لديها قوة عالية وخفيفة الوزن.
  • أنظمة القوس والجذب والإرتفاع تستخدم جميعها محركات مستقلة.
  • كفاءة عالية جداً. كفاءة إنتاج حزمة التواء المزدوج أعلى بنحو 3 أضعاف من حزمة الشبكة الصلبة.



وصف المنتج:



"آلة تجميع الأسلاك 0.05-0.64 ملم" هي قطعة متخصصة من المعدات المستخدمة في صناعة تصنيع الأسلاك. تم تصميمها لتجميع أسلاك متعددة معا لإنشاء كابل.الآلة مناسبة خصيصا للأسلاك مع نطاق قطر 0.05ملم إلى 0.64ملم



المواصفات "السرعة العالية 2500RPM" تشير إلى أن هذه الآلة خاصة لتحويل الأسلاك تعمل بسرعة أقصاها 2500 دورة في الدقيقة.القدرة على السرعة العالية تسمح للكومة الأسلاك فعالة ومنتجة، مما يسمح بمعدلات إنتاج أسرع.



عند استخدام آلة جمع الأسلاك، يتم تغذية الأسلاك ضمن نطاق قطر محدد في الآلة، والآلة تجمعهم معا لإنشاء مجموعة.تستخدم هذه العملية عادة في تصنيع الكابلات عندما تحتاج إلى تجميع أسلاك متعددة معا دون التواء، مثل في كابلات الطاقة أو كابلات البيانات.



المكونات الدوارة للآلة تجمع الأسلاك بطريقة خاضعة للسيطرة، مما يضمن الموازنة الصحيحة والتوتر.تشكيل هيكل كابل أقوى وأكثر صلابة.



بالإضافة إلى ذلك ، تشير "آلة صنع الأسلاك الملفوفة" إلى آلة مصممة خصيصًا لإنتاج الأسلاك الملفوفة. يتم استخدام الأسلاك الملفوفة على نطاق واسع في تطبيقات كهربائية مختلفة ،مثل المحركات، المحولات، و الملفات. وهي مصممة ليكون لها سلكية كهربائية ممتازة و خصائص العزل.



القدرة على السرعة العالية من آلة التقطيع السلكي، جنبا إلى جنب مع قدرتها على التعامل مع قطرات الأسلاك في نطاق 0.05mm إلى 0.64mm،يجعلها مناسبة لإنتاج الأسلاك الملفوفة بكفاءةيمكن أن تختلف مواصفات الجهاز، مثل نطاق السرعة وسعة الأسلاك، اعتمادا على الشركة المصنعة والنموذج المحدد.



من المهم أن نلاحظ أن نطاق قطر الأسلاك المذكورة والسرعة المقدمة كمثال. قد يكون مختلف الآلات نطاقات مختلفة قطر، وقدرات السرعة،وميزات إضافية لاستيعاب أحجام الأسلاك الخاصة ومتطلبات الإنتاج.



خصائص الأداء:



آلة الالتفاف الفردية مع هيكل الالتفاف وتعتمد برنامج PLC + تحكم سرعة تحويل التردد + التحكم الهوائي ، لضمان التوتر الموحد للكابل.من أجل ضمان استقرار الهيكل الهندسي بعد التواء، يتم تبني هيكل التواء واحد، ويتم تصميم عجلة توجيه القيادة ذات القطر الكبير لتقليل الانحناء والخسارة المنخفضة.والحركة الشعبية للفكرة السلكية، من خلال التحكم المزدوج في الربط الميكانيكي والجهاز الكهربائي، وضمان أن الوحدة لديها مزامنة ممتازة من الحالات الأربعة من بدء التشغيل، والعمل العادي، وقف بطيء،وتوقف الطوارئخصائص مستقرة؛ أداء مستقر من مسار التواء. عملية بسيطة، لضمان أداء ممتاز للمنتج.





I. تطبيق المعدات: إنها مناسبة لربط أسلاك النحاس بأكثر من سبعة أسلاك ، مثل الأسلاك الإلكترونية ، أسلاك الطاقة ، أسلاك النحاس العارية ، أسلاك الشبكة ، إلخ.



II. موقف كريل (يتم شحنه بشكل منفصل)

1) النوع الرأسي (مع التوتر القابل للتعديل)

a: يتم وضعه على جانب من المعدات. يمكن أن يكون له 12 أو 24 رأس. وعلبة الدفع لديها أقصى قطر خارجي 8 ".

2) النوع الأفقي (مع التوتر القابل للتعديل)

ب: يتم وضعه على جانب المعدات أيضاً. قد يكون له 6 أو 12 رأسًا. وله قطر خارجي من 400 إلى 630.



هيكل السلك الذي يدخل

1) بعد أن يتم دفعها من موقف كريل، كل الأسلاك سوف تدخل أولا موزع0.08-1.04mm Electrical Copper Wire Bunching Machine Double Twist 0الصفحة عبر مجموعة من المراوح العاملة ثم القضيب للشاطئ.



IV. أداء ومعلمات المعدات:

  • الطراز:

النموذج الأيمن: يواجه المشغل جهته الأمامية وتدخل الأسلاك منه من جانبها الأيمن. ()

  • سرعة الدوران للشريط القوس: ماكس: 1800RPM.
  • وضع: 11.15mm-60.24mm (يمكن تعديلها بشكل مناسب حسب طلب العميل). إنها تخضع لتغييرات يدوية لنوع التروس.
  • حساب طول الشبكة: m/min=lay*2/1000*سرعة الشبكة في الدقيقة الواحدة
  • اتجاه وضع: يسارا أو يمينا
  • قطر كل خط تغذية: Ø0.16mm-Ø1.0mm
  • مساحة الشبكة: 0.4 mm2-5.5 mm2
  • ترتيب الأسلاك: جهاز ترتيب الأسلاك الملمعة من النوع الألماني مع إلقاء قابل للتعديل من الشريط والمسافة
  • التشحيم بالدوامة: تغذية الدهون اليدوية من خلال بندقية الدهون
  • محرك القيادة: يتكون من محرك AC 380V 1400RPM المحرك التيكو للقيادة10HP 10HP محول أمريكي إيمرسون ويمكن أن يدرك تنظيم السرعة بدون خطوات.
  • الفرامل: الفرامل الكهرومغناطيسية التي يمكن أن تحقق الفرامل التلقائية من خلال فصل الداخلية والخارجية
  • الحماية من قطع الاتصال: التوقف التلقائي والإنذار عند قطع الاتصال الداخلي والخارجي
  • إنشينغ: زر إنشينغ على الخارج من وحدة التحكم الكهربائية
  • عرض السرعة: عداد التسارع على لوحة التحكم
  • التحكم الكهربائي: يتم إعداد وتشغيل المعلمات الكهربائية للمعدات جميعها من خلال لوحة التحكم.
  • خط الطاقة الخارجي: يجب على المستخدم توصيل خط الطاقة الخارجي بالخزانة الكهربائية.
  • ضوء الإنذار: أحمر
  • عداد العداد: عداد العداد الإلكتروني ذو الست خانات
  • العناصر الكهربائية: العلامات التجارية الوطنية أو الدولية الشهيرة
  • المحامل: المحامل المستوردة مع عبوات أصلية من اليابان وألمانيا (مثل KOYO و NSK و FAG)
  • الملحقات الداخلية: العلامات التجارية الوطنية أو الدولية الشهيرة
  • الضوضاء: < 75dp (مقاسة على بعد 1000 ملم)
  • الرطوبة المحيطة: ≤ 90% (إذا كانت أكبر من 90٪، جففها عن طريق النفخ قبل تشغيل المعدات)
  • درجة حرارة الورشة: ≤40 درجة مئوية (إذا كانت أعلى من 40 درجة مئوية ، فإن المحول يخضع لتنشيط حماية تلقائي)
  • مساحة الطابق: L3100*W1800*H1700MM
  • لون الغطاء: أخضر التفاح (حسب طلب العميل)

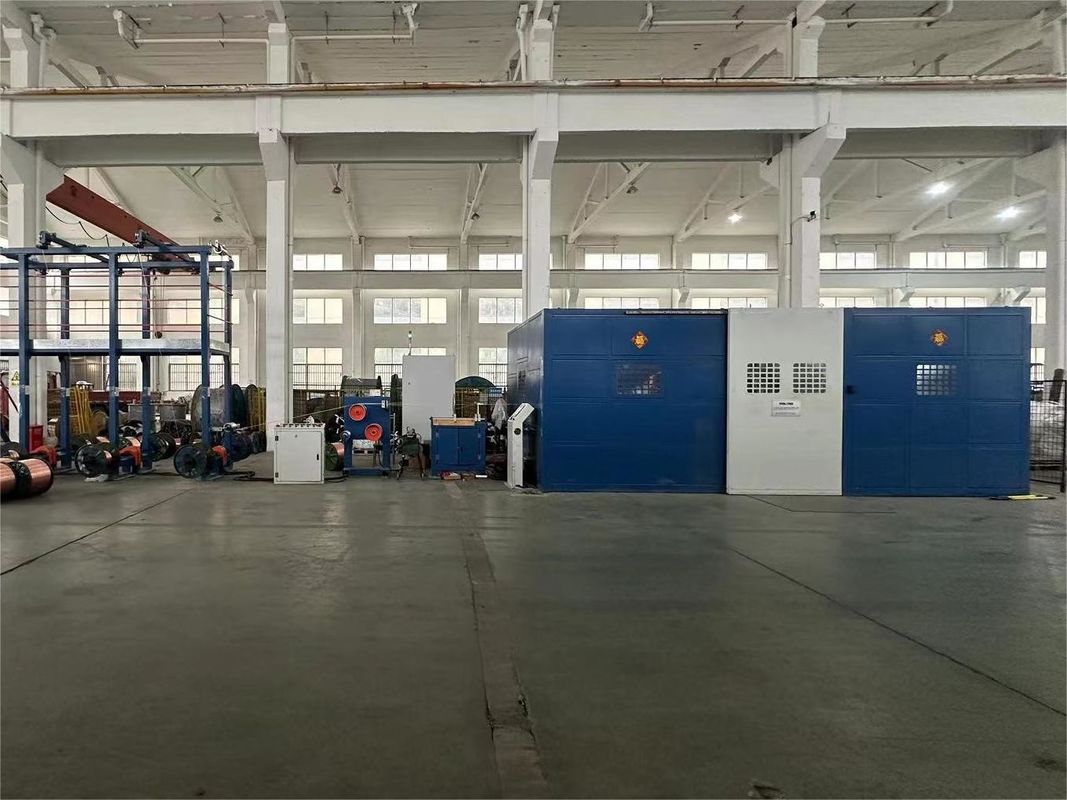

0.05-0.64ملم آلة تحديد السلك سرعة عالية 2500 دورة في الدقيقة آلة صنع الأسلاك الملفوفة 10.05-0.64ملم آلة تحديد السلك سرعة عالية 2500 دورة في الدقيقة آلة صنع الأسلاك الملفوفة 20.05-0.64ملم آلة تحديد السلك سرعة عالية 2500 دورة في الدقيقة آلة صنع الأسلاك الملفوفة 3
