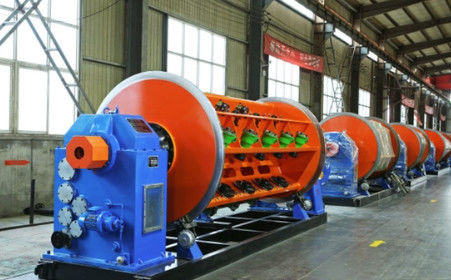

آلة التشنج من الألومنيوم صلبة الإطار 55 ملم للأسلاك النحاسية
النموذج ((آلة الخيوط الصلبة) | 630 | |
قطر السلك الواحد (ملم) | النحاس | Φ1.5-5 |
الألومنيوم | Φ1.5-5 | |
الحد الأقصى للقيادة المضطربة (mm) | Φ35-55 | |
مساحة القفز (ملم) |
6 قفص البوبلين | 51-896 |
12 قفص البوبلين | 51-896 | |
18 قفص البوبلين | 63-1056 | |
24 قفص البوبلين | 71-1246 | |
30 قفص البوبلين | 87-1553 | |
كابستان | قطر عجلة كابستان ((ملم)) | 2000 |
القوة القصوى للنزول ((T) | 30 | |
حجم البوبين | 630*475*127 | |
مركز الدفع بوبين | 1600*800*80 | |
(بوبين) | 2500*1500*125 | |
الحد الأقصى للسرعة الخطيّة للإنطلاق (م/دقيقة) | 69 | |
ارتفاع المركز (ملم) | 1100 |
التطبيق:
تستخدم آلة القيود الصلبة لتلوين وتكثيف الموصلات المستديرة أو القطاعية ، بالإضافة إلى إعادة تشكيل الموصلات المنقسمة.
خصائص آلة تدوير الإطار:
1يمكن تحقيق استبدال سريع وتلقائي للفولات السلكية، مع وقت استبدال من حوالي عشر دقائق فقط، والحد بشكل كبير من الوقت المساعد والاستثمار اليدوي،وتحسين كفاءة الإنتاج
2قادرة على تحقيق التشغيل بدون طيار وإدارة المعلومات في العملية من آلة رسم الأسلاك إلى آلة التواء الإطار، وممارسة التصنيع الذكي لشركتك
3- تقليل مساحة العمل بشكل كبير من قبل ملفات الأسلاك ، وتوفير المساحة ، وضمان نظافة وترتيب ملفات الأسلاك وتحسين بيئة العمل
وصف المنتج:
آلة ربط الأسلاك الصلبة من الألومنيوم هي قطعة من المعدات المستخدمة لربط الأسلاك أو تلفها معًا لتشكيل كابل أو موصل. يتم استخدامها بشكل شائع في صناعة تصنيع الكابلات.المواصفات "55 مم" تشير إلى الحد الأقصى لقطر الأسلاك النحاسية التي يمكن أن تكون متقطعة باستخدام الجهاز.
هنا نظرة عامة على كيفية عمل آلة إطار صلب:
إطار ونظام الدفع: تتكون الآلة من إطار جامد يحتوي على العديد من الملفوفات أو ملفوفات الأسلاك النحاسية. تُعرف هذه الأسلاك باسم أسلاك الدفع ويتم تغذيتها في الآلة للشباك.
عملية التقطيع: تمر أسلاك الدفع من خلال سلسلة من أقواس أو أقراص التقطيع الدوارة. تدور هذه الأقواس بسرعة عالية ، وتلتوي الأسلاك معًا.عدد الأقواس وتوزيعها يعتمد على نمط الشبكة المرغوبة وتصميم الجهاز.
التحكم في التوتر: يتم استخدام آليات التحكم في التوتر لضمان توتر ثابت على الأسلاك أثناء عملية التشنج. وهذا يساعد على الحفاظ على جودة وسلامة الكابل المتشنج.
نظام الاحتفاظ: بعد أن يتم ربط الأسلاك ، يتم لف الكابل الناتج على بكرة الاحتفاظ.عادة ما يتضمن نظام التقاط آلية عبور لتوزيع الكابل بشكل متساو عبر الملف.
السرعة والتحكم: يمكن تعديل سرعة آلة الشبكة والمعايير الأخرى بناءً على المتطلبات المحددة للكابل الذي يتم تصنيعه.هذه التعديلات عادة ما يتم التحكم بها من قبل لوحة التحكم المركزية.
