آلة تسرب الأسلاك المتعددة الأطراف المركزية مواد مركبة من ألياف الكربون
  • آلة تسرب الأسلاك المتعددة الأطراف المركزية مواد مركبة من ألياف الكربون

آلة تسرب الأسلاك المتعددة الأطراف المركزية مواد مركبة من ألياف الكربون

مكان المنشأ الصين
اسم العلامة التجارية Hopda
إصدار الشهادات ISO,CE
رقم الموديل 1250
تفاصيل المنتج
استخدام:
التجديل والالتواء
PLC:
اختياري، سيمنز / شنايدر
الاسم:
مجموعة أسلاك عالية السرعة منخفضة السعر، تخطي حبلا الكابل/آلة لف الأسلاك
سرعة الدوران::
1000 دورة في الدقيقة
اسم المنتج:
ماكينة تجديل من النوع القوسي
اللون::
مخصصة
الضمان::
12 شهراً
مركزية سداد قطر الطبل:
630
ضوء مرتفع:
آلة تناول الكابلات، تخطي ستاندرد
شروط الدفع والشحن
الحد الأدنى لكمية
1 مجموعة
الأسعار
قابل للتفاوض
تفاصيل التغليف
التعبئة الخشبية
وقت التسليم
20-30
شروط الدفع
T/T، L/C
القدرة على العرض
100 مجموعة شهريا
وصف المنتج

آلة تسرب الأسلاك المتعددة الأطراف المركزية مواد مركبة من ألياف الكربون



المواصفات:

عدد الخيوط



5 خيوط من الألومنيوم أو النحاس أو الصلب

قطر كل سلك واحد (ملم)



حتى Φ25

الحد الأقصى للقطر الخارجي للخيط (ملم)



Φ75

مسافة الشعيرات (ملم)



500-4000

سرعة الدوران القصوى للدراجة (rpm)



300

سرعة خط الجر (م/دقيقة)



120

قوة الجر (كيلوغرام)



2500

مواصفات البوبين



PN2500

المحرك الرئيسي (KW)



75 (AC)



الوصف:

تتوفر آلة التشغيل عالية السرعة لدينا مع التحكم في توتر الأسلاك ، مما يضمن أداءً مستقرًا وفعالًا. وهي قادرة على تشغيل كابلات التحكم والكابلات الكهربائية ، إلخ.باستخدام حزام قوس من 65Mn من الفولاذ، التوازن الديناميكي العام جيد. يتم تثبيت كل قوس ريل في كلا طرفي العمود ، ويتم توصيل مقطورة مسنية على العمود ،ويتم تشغيل الجانب القائم بواسطة مجموعة البولية ذات الأسنان من عمود القيادة إلى المدخلجميع الأماكن التي تمر بها الكابل مجهزة بعجلات توجيه، مما يُفيد الكابل في المرور.



الخصائص:

  • يتم اعتماد شريط قوس 65Mn من الفولاذ اللاصق ، مع توازن ديناميكي جيد بشكل عام.
  • يتم تجهيز جميع المكعبات بجهاز الكشف عن أسلاك مكسورة. عندما يحدث سلك مكسور أو سلك كامل ، تغرق عجلة الدليل وتضغط على مفتاح السير ، مما يتسبب في توقف الآلة.
  • تحكم التوتر في الأسلاك: مزيج من الحزام والربيع وتوتر المسحوق المغناطيسي للتعديل التلقائي للأقراص الكاملة والفارغة.
  • يتم تجهيز غطاء سلامة المحرك الرئيسي بباب متحرك يدويوكل باب متحرك مثبت بنوافذ أكريليك شفافة لتسهيل مراقبة حالة تشغيل المعدات.



آلة 1600 Bow Type Cabling/Laying Up Machine هي نوع من الآلات المستخدمة في صناعة تصنيع الكابلات. تم تصميمها لإجراء عملية الكابلات أو وضع الكابلات لتصنيع كابلات الطاقة ،كابلات الاتصالهنا وصف عام للمنتج ل 1600 قوس نوع الكابلات / وضع ماكينة:

  1. السعة: "1600" في اسم الجهاز يشير عادة إلى أقصى قطر أو حجم الكابل. يشير إلى أن الجهاز قادر على التعامل مع الكابلات تصل إلى قطر معين ، مثل 1600 مم.

  2. تصميم نوع القوس: تتميز الآلة بتصميم نوع القوس ، والذي يتكون من هيكل على شكل قوس يحمل عدة أسلاك أو كابلات.يتم توجيه الخيوط ووضعها في تشكيل مروحي أو موازي لتشكيل هيكل الكابل النهائي.

  3. عملية الكابلات / وضع الكابلات: تم تصميم الآلة خصيصًا لعملية الكابلات أو وضع الكابلات ، والتي تنطوي على تدوير أو وضع أسلاك أو كابلات متعددة معًا لتشكيل كابل موحد.هذه العملية تساعد على تحسين قوة الكابل الميكانيكية، المرونة، والخصائص الكهربائية.

  4. تحكم السرعة والتوتر:يتم تجهيز الجهاز بنظام تحكم يسمح للمشغلين بتعديل وتحكم سرعة وتوتر سلك أو كابل خلال عملية الكابلات / وضعهايضمن نظام التحكم هذا التوحيد والدقة في هيكل الكابل.

  5. معالجة البوبين: تتضمن الآلة عادةً نظامًا للتعامل مع العديد من البوبينات أو ملفات أسلاك أو كابلات.يتم تثبيت هذه الملفات على المواسير أو الكريات ويتم تغذيتها في الآلة لتزويد الخيوط الفردية لعملية الكابلات.

  6. نظام التحكم: يتم تجهيز الجهاز بنظام التحكم الذي يسمح للمشغلين بتعديل ومراقبة المعلمات المختلفة أثناء عملية الكابلات / وضعها.يمكن أن يتضمن نظام التحكم هذا ميزات لضبط وتحكم السرعة، التوتر، اتجاه الدوران، الطول، وغيرها من المعلمات ذات الصلة.

  7. ميزات السلامة: تم تصميم آلة الكابلات / وضعها مع ميزات السلامة لضمان سلامة المشغل ومنع الحوادث. يمكن أن تشمل هذه الميزات أزرار وقف الطوارئ،حراس السلامة، وأجهزة استشعار للكشف عن الشذوذ أو العيوب. يمكن أن تختلف ميزات السلامة المحددة اعتمادا على الشركة المصنعة والنموذج.

  8. متطلبات الطاقة: تتطلب الآلة عادةً مصدر طاقة كهربائي ثلاثي المراحل بجهد وتردد محدد.قد تختلف متطلبات الطاقة الدقيقة اعتمادا على مواصفات الآلة والمنطقة التي تستخدم فيها.

من المهم أن نلاحظ أن الميزات المحددة والمواصفات الخاصة بـ 1600 قوس نوع الكابلات / وضع ماكينة يمكن أن تختلف اعتمادا على الشركة المصنعة والنموذج.يوصى بالاطلاع على وثائق الشركة المصنعة أو الاتصال بمورد متخصص في آلات تصنيع الكابلات.

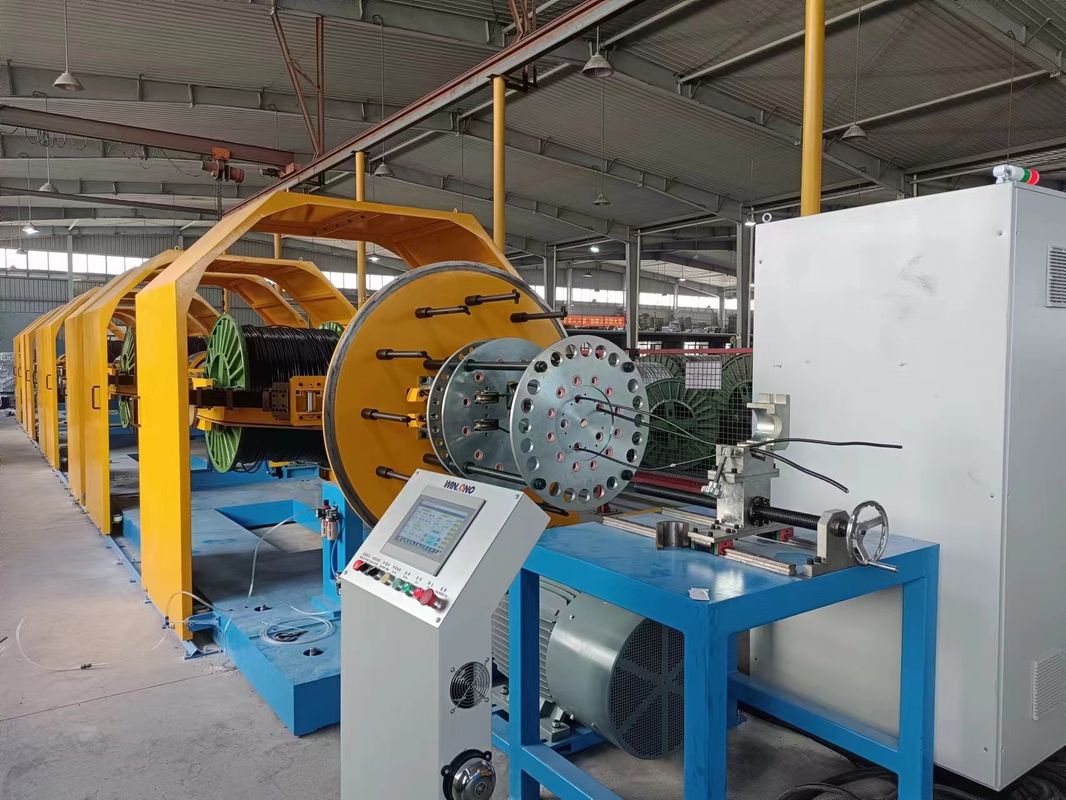

آلة تسرب الأسلاك المتعددة الأطراف المركزية مواد مركبة من ألياف الكربون 0آلة تسرب الأسلاك المتعددة الأطراف المركزية مواد مركبة من ألياف الكربون 1آلة تسرب الأسلاك المتعددة الأطراف المركزية مواد مركبة من ألياف الكربون 2
