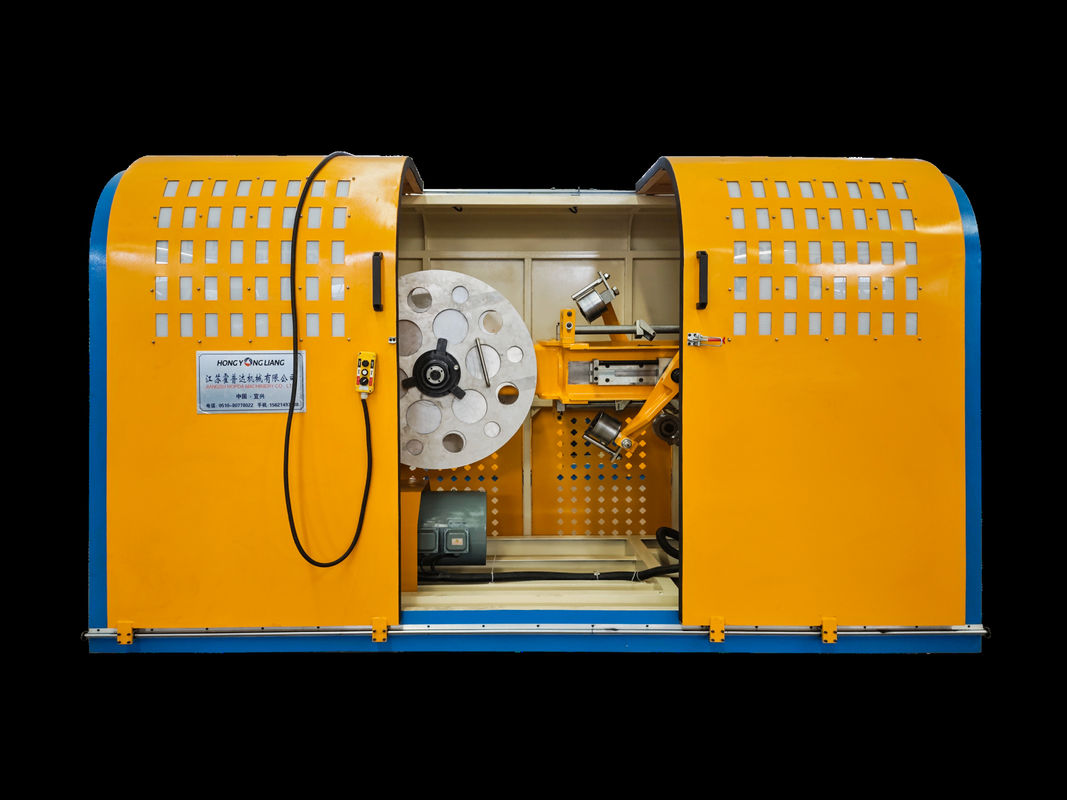

آلة وضع القلب السلاحي ، كابل سبراندر
المواصفات:
المواصفات / النموذج | 630 | 710 | 800 |
قطر فتحة عبور السلك: | ف95ملم | ف110ملم | ف150ملم |
عرض لفائف الشريط | 20-70ملم | 20-60ملم | 20-70ملم |
عدد ملفات الشريط | 2 مكررات | 2 مكررات | 2 مكررات |
هيكل لف الشريط: | نوع نصف قطع | نوع نصف قطع | نوع نصف قطع |
مواصفات ريل الشريط: | (القطر الخارجي * القطر الداخلي) Ф630×Ф200mm | (القطر الخارجي * القطر الداخلي) Ф710×Ф200mm | (القطر الخارجي * القطر الداخلي) F800 × F200mm |
التوتر في شريط التغليف: | محرك منفصل | حزام الاحتكاك مع التوتر الثابت الذاتي، | حزام الاحتكاك مع التوتر الثابت الذاتي، |
مساحة الشريط الصلب: | 8-195ملم | 8-195ملم | 8-195ملم |
قوة المحرك: | 18.5kw 1440r/min | 22kw 1440r/min | 22kw 14700r/min |
سرعة الدوران القصوى | 350r/min | 504r/min | 504r/min |
الارتفاع المركزي للمعدات | 1000ملم | 1000ملم | 1000ملم |
نموذج الفرامل الهوائية | DBH-105 | DBH-105 | DBH-105 |
التطبيق:
لتلف الطبقة المعدنية في نمط مروري حول الكابل لتعزيز القوة الميكانيكية ومتانة الكابل.
وصف المنتج
إن هي قطعة متخصصة من المعدات المستخدمة في صناعة الأسلاك والكابلات لإنتاج الكابلات المدرعة.إنه يجمع بين وظائف سلك الدرع والسلك الأساسي في آلة واحدة.
تتضمن عملية ربط الأسلاك الدرعية تدوير أسلاك متعددة معًا لتشكيل طبقة واقية ، تعرف عادة باسم الدرع ، حول جوهر الكابل.الدرع يوفر قوة ميكانيكية وحماية للكابل، مما يجعلها مناسبة للبيئات القاسية أو التطبيقات التي تتطلب متانة إضافية.
تتضمن عملية وضع الأسلاك الأساسية وضع الأسلاك الأساسية، التي تحمل الإشارات الكهربائية أو الطاقة، داخل الطبقة المدرعة.تم تصميم الجهاز لوضع بدقة ووضع الأسلاك الأساسية جنبا إلى جنب مع الأسلاك الدرع لإنشاء هيكل كابل مركب.
يمكن أن تشمل الميزات والقدرات الرئيسية لجهاز وضع الأساس الذكري للدروع:
ربط الأسلاك: يتم تجهيز الجهاز برؤوس ربط الأسلاك أو المفاتيح للحفاظ على الأسلاك المدرعة. يتم تلف هذه الأسلاك معًا في نمط أو تكوين معين لتشكيل الطبقة المدرعة.
وضع الأسلاك الأساسية: تحتوي الآلة على آليات لوضع وتثبيت الأسلاك الأساسية جنبا إلى جنب مع أسلاك الدروع.يتم وضع الأسلاك الأساسية عادة في الفجوات بين أسلاك الدرع وتثبيت في مكانها أثناء عملية وضع.
التحكم في التوتر: توفر الآلة آليات التحكم في التوتر لضمان التوتر السلكي المتسق أثناء عمليات التقطيع والوضع.هذا يساعد على الحفاظ على سلامة هيكلية ونوعية الكابل.
تحكم السرعة: توفر الآلة تحكم سرعة قابل للتعديل لتلبية متطلبات الإنتاج وأنواع الكابلات المختلفة.
لوحة تحكم PLC: تم تجهيز الجهاز لوحة تحكم PLC للعمل السهل ، وتعديل المعلمات ، ومراقبة عمليات القيادة والوضع.يسمح للسيطرة الدقيقة وتزامن وظائف الآلة.
800 آلة تسليح
630 آلة درع
710 آلة درع
