آلة طحن أسلاك النحاس 140kg/h آلة عزل الأسلاك 70mm
التطبيق:
تستخدم الآلة لعزل أو تغطية كابلات LSZH. وهي مجهزة بمسمار متخصص مصمم خصيصًا لمادة LSZH.يتم التحكم في نسبة الضغط بدقة لضمان عملية التطويق السلسةيتم اعتماد نظام تسخين وتبريد مخصص للحفاظ على درجة حرارة تشغيل مثالية للجهاز.يتم توفير لوحة تحكم PLC سهلة الاستخدام للتعديلات السريعة لتكوينات الإنتاج والإعدادات.
على سبيل المثال، في خط إنتاج نموذجي، يضمن السيطرة الصارمة على نسبة الضغط أن المادة المكبدة لها سمك ونوعية متساوية، مما يقلل من خطر العيوب.نظام التدفئة والتبريد المخصص، كما هو الحال في بعض منشآت التصنيع المتقدمة، يحافظ بدقة على درجة الحرارة، ومنع ارتفاع درجة حرارة أو تبريد يمكن أن يؤثر على أداء المنتج النهائي.لوح التحكم بسيط الاستخدام PLC يسهل عملية التشغيل، مما يسمح للمشغلين بإجراء التغييرات اللازمة على الفور، كما رأينا في العديد من الإعدادات الصناعية الحديثة.
المواصفات:
| النموذج |
HS35-40 |
HS45-50 |
HS65 |
HS70 |
HS80 |
HS90 |
HS100 |
HS120 |
HS150 |
HS200 |
| قطر القوس (Ø mm) |
35-40 |
45-50 |
65 |
70 |
80 |
90 |
100 |
120 |
150 |
200 |
| قطر قطعة العمل (Ø mm) |
0.4-3 |
0.8-6 |
1.8-15 |
2-20 |
3-30 |
8-40 |
5-50 |
8-80 |
10 - 120 |
20-170 |
| قوة الجهاز (كيلوواط) |
المعيار |
2.2-11 |
11-15 |
30 |
30-37 |
53-75 |
75-90 |
110 |
110-132 |
160-200 |
315 |
| زيادة الإنتاجية |
45611 |
18.5-22 |
37 |
45 |
90 |
110 |
132 |
160 |
250 |
375 |
| إنتاجية التطويق (kg/h) |
المعيار |
مادة بي.في.سي |
40-55 |
75-80 |
140-160 |
160-180 |
230-250 |
300-330 |
380-430 |
500-550 |
640-650 |
900-1000 |
| LSZH |
25-35 |
50-55 |
110-120 |
120-150 |
180-210 |
220-320 |
290-320 |
350-380 |
600-700 |
1000-1100 |
| زيادة الإنتاجية |
مادة بي.في.سي |
60-70 |
110-120 |
190-200 |
290-300 |
330-350 |
430-450 |
530-550 |
780-800 |
1100-1200 |
1600-1800 |
| LSZH |
35-45 |
90-100 |
180-200 |
200-220 |
270-290 |
330-350 |
400-420 |
520-540 |
730-750 |
1100-1200 |
| السرعة الخطية (م/دقيقة) |
معيار PVC |
250 |
250 |
200 |
200 |
120 |
120 |
100 |
100 |
80 |
80 |
| السرعة العالية LSZH |
800 |
800 |
550 |
550 |
500 |
500 |
200 |
200 |
200 |
200 |
الخصائص:
وفقا للخصائص الخاصة للمواد LSZH، واعتمد المسمار المتخصصة ويتم التحكم في نسبة الضغط بدقة.
لضمان قوة الشد والطول والتشطيب السطحي لمادة LSZH ، يتم اختيار القالب الضغط أثناء العزل ويتم اختيار القالب شبه الضغط أثناء الغطاء.
يتم التحكم في الخط بأكمله بواسطة PLC مع واجهة تفاعل الإنسان والآلة. تقنية التحكم الرقمية وبرنامج PLC تجعل نظام التحكم بأكمله موثوقًا ومرنًا.
نظام التبريد للخط بأكمله مهم جداً لتخزين مواد LSZH. لذلك يتبنى الخط بأكمله نظام تحكم خاص في درجة حرارة التدفئة والتبريد.
الوصف:
-

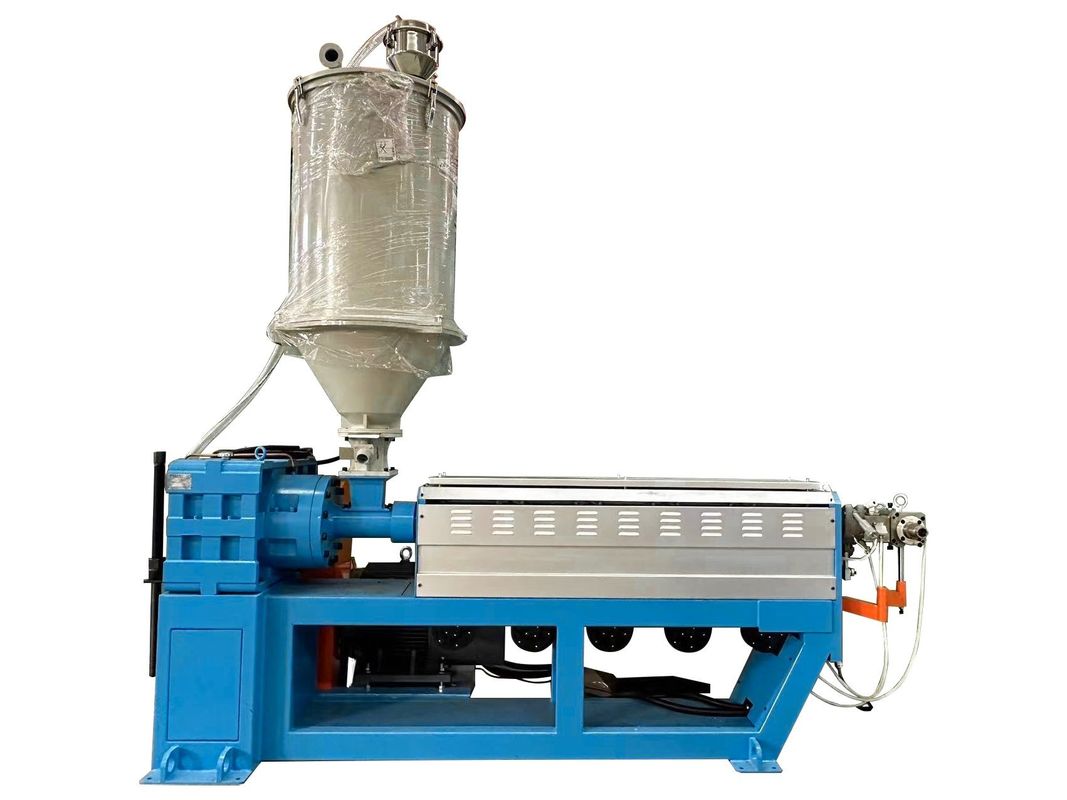

آلة التطويق:
- يتضمن خط الإنتاج آلة طحن مصممة خصيصًا لتصنيع كابلات LSZH 80. تشتهر كابلات LSZH بانخفاض انبعاثات الدخان وعدم وجود مركبات الهالوجين ،جعلها مناسبة للتطبيقات التي تكون فيها سلامة الحريق مصدر قلق.
- يتم تحسين آلة التطويق لمعالجة مواد LSZH ، مما يضمن التطويق الفعال والدقيق.
- يحتوي على برميل مُسخّن مع برغيّة دوارة تنقل وتذوب مادة LSZH. تم تصميم وتكوين برغيّة مخصصة لمعالجة مركبات LSZH المستخدمة في إنتاج الكابلات.
- تسمح مناطق التحكم في درجة الحرارة على طول البرميل بتعديل درجة الحرارة بدقة لتحقيق الذوبان والطحن الأمثل لمادة LSZH.
- يمكن أن تتضمن آلة الطحن نظام التحكم في درجة الحرارة وسرعة المسمار والضغط ، مما يوفر التحكم الدقيق وتعديل معايير العملية.
-
طاقة خط الإنتاج:
- تم تصميم خط الإنتاج للتعامل مع قدرة محددة، والتي تحدد الحد الأقصى للكابل LSZH 80 الذي يمكن إنتاجه في إطار زمني معين.
- تعتمد سعة خط الإنتاج على عوامل مثل إنتاج آلة التصدير، سرعة الخط، والمتطلبات المحددة للكابل LSZH 80 الذي يتم تصنيعه.
-
مواصفات الكابل LSZH 80:
- يتم تكريس خط الإنتاج لتصنيع كابلات LSZH 80 ، والتي تشير إلى نوع معين من كابلات LSZH ذات خصائص بناء وأداء خاصة.
- كابلات LSZH 80 عادة ما يكون لها حجم موصل معين، وسماكة العزل، والأبعاد العامة التي تلبي معايير الصناعة ومتطلبات العملاء.
- تم تصميم هذه الكابلات لتوفير انبعاثات دخانية منخفضة ومحتوى هالوجين صفر أثناء الاحتراق ، مما يجعلها مناسبة للتطبيقات التي تكون فيها سلامة الحريق حاسمة ، مثل المباني العامة ،النقل، ومراكز البيانات.
-
طحن الكابلات:
- تطبق آلة الطحن المادة المنصهرة LSZH 80 لتشكيل طبقات العزل و / أو غطاء الكابل.
- وتضمن عملية الطحن التحكم الدقيق في سمك وجودة طبقات LSZH ، وتلبية المواصفات والمعايير المرجوة لكابلات LSZH 80.
-
التبريد والحجم:
- بعد الطحن ، تخضع الكابلات لعملية تبريد وتحديد الحجم لتصلب وتثبيت مادة LSZH المطحنة.
- يتم تحقيق التبريد عادةً باستخدام حمامات المياه أو وحدات تبريد الهواء ، في حين أن أدوات التحديد تحكم قطر الكابل وشكله ، مما يضمن الامتثال للمواصفات المطلوبة.
-
وحدة الانسحاب ونظام القطع:
- يحتوي خط الإنتاج على وحدة سحب تسحب الكابلات المكبلة بسرعة يمكن التحكم بها ، مع الحفاظ على التوتر والاتساق الأبعاد.
- يقطع نظام القطع الكابلات بدقة إلى الأطوال المطلوبة، عادة ما تقاس بالمترا أو الأقدام، لتلبية متطلبات العميل.
-
نظام التحكم والأتمتة:
- يتم تجهيز خط الإنتاج بنظام تحكم ، والذي قد يتضمن وحدة تحكم منطقية قابلة للبرمجة (PLC) وواجهة الإنسان والآلة (HMI)يسمح بالتحكم الدقيق ومراقبة معايير العملية مثل درجة الحرارةالسرعة والضغط
- ميزات التشغيل الآلي تعزز الإنتاجية ومراقبة الجودة عن طريق أتمتة مهام معينة وتوفير قدرات مراقبة وتسجيل البيانات في الوقت الحقيقي.
-
خصائص السلامة:
- يتضمن خط الإنتاج عناصر أمان لضمان بيئة عمل آمنة. قد تشمل هذه الأزرار أزرار وقف الطوارئ، وقفل الأمان، وآليات الحماية.
-
الصيانة والخدمة:
- تم تصميم خط الإنتاج لسهولة الصيانة والخدمة. قد يتضمن ميزات مثل مكونات التغيير السريع، وسهولة الوصول لأعمال التنظيف والصيانة،وأنظمة التشخيص لتحديد ومعالجة المشاكل.
