تطبيق المنتج
معترف بها بشدة في الصناعة كبديل محسّن للأسلاك الأنبوبية التقليدية، آلة التشابك المزدوج لدينا مناسبة لتشابك الأسلاك النحاسية والألمنيوم.ويمكن أيضا أن تستخدم للخيط المزدوج للأسلاك الأساسية من سبعة خيوط من الكابلات مع منطقة قطع عريض الموصل أقل من 50mm2.
المواصفات التقنية:
قطر سلك الدخول | للأسلاك النحاسية الناعمة: φ 1.0 mm- φ3.2 mm/ 7 قطع |
للأسلاك الألومنيوم المتداخلة: φ1.6mm-φ3.2mm/7 قطع | |
مساحة القسم العرضي المتشابك | هيكل صلب موصل 4-35mm2، هيكل ناعم 4-50 mm2. |
نطاق الطول | 35 - 400 ملم، ضبط الشاشة اللمسية وتعديل الحساب التلقائي. |
قطر الأسلاك المتقطعة | سلك نحاسي ناعم مع قطر خارجي 3.0 ملم -φ20 ملم (باستخدام القالب الدوري المستورد) |
اتجاه التواء | S، Z. (يمكنك اختيار أي اتجاه من التواء اليسار واليمين) |
سرعة الدوران | 800 RPM/Max سرعة الإنتاج العادية 720 (سرعة المنتج النهائي هي أسرع 140 متر / دقيقة) |
القوة | محرك سيرفو متأرجح بقوة 42 كيلوواط + تحكم عاكس مخصص |
الجر - 32KW محرك الخدمة + تحكم عاكس مخصص | |
إعادة الالتفاف - 7.5KW محرك الخدمة + تحكم عاكس مخصص | |
المرور - محرك تخفيض 750 واط | |
قطر بكرة الاستيعاب | φ1250mm |
وزن التحميل | 3500 كجم |
إمدادات الطاقة | 380 فولت 50 هرتز (أو وفقا لمتطلبات العميل). |
أساليب تحميل وتفريغ الملفات | الرفع الكهربائي الهيدروليكي، تحميل وتفريغ البالات |
تصميم منخفض للضوضاء | أسلوب غطاء الأمان المقاوم للصوت، ضوضاء منخفضة. |
الكبح | قرص الفرامل الهوائية |
التحكم | نظام التحكم بالتحكم الآلي |
التحكم في الخدمة | |
إشارة إيقاف التوصيل | |
توقف عند الوصول لمعدلات محددة | |
مراقبة الحد الأمني | |
التحكم في الإضاءة داخل الآلة | |
ضغط الهواء التشغيلي | 6 كجم/سم2 |
وصف المنتج:
خط إنتاج 1250 لدينا يتكون أساسا من منصة الدفع، منصة التوتر مسحوق المغناطيسي، منصة تجميع الأسلاك الدوارة، ومضيف الالتفاف المزدوج.
أولاً ، يدعم موقف الدفع لدينا طريقتين للدفع. الأول هو استخدام ملفات الأسلاك للدفع. هذه الطريقة مناسبة لملفات الأسلاك التي يبلغ قطرها 500 مم أو 630 مم.الجزء السفلي من الوقوف الدفع يدمج التحكم في التوتر لضمان أن توتر السلك ثابت خلال عملية الجروالثاني هو استخدام سلة الأسلاك للدفع. يتم تركيز الأسلاك النحاسية معا من خلال عجلات الدليل أعلاه ومن ثم تذهب إلى موقف التوتر مسحوق مغناطيسية اللاحقة.
بالمقارنة مع التسديد بالفولات السلكية، يمكن لكل من سلة الأسلاك لدينا أن تحتوي على حوالي 2.5 طن من الأسلاك النحاسية، مما يقلل إلى حد كبير من المتاعب في تغيير الفولات السلكية.ولأن هناك سلك نحاسي كامل في سلة السلك، يتم توفير عمل المفاصل لحام أيضا.
هنا، نحن أيضا بحاجة إلى تذكير عملائنا أن بسبب سوء الفهم الشائع أن هذه الطريقة الدفع السلبي سوف تمتد وتطول السلك،لكن أكثر من 20 عاما من خبرة تصنيع الكابلات أكدت أنه لا توجد مثل هذه المشكلةوالأهم من ذلك، مقارنة مع المطابقة مع 7 مراكز الدفع النشطة، يمكن لهذا الحل مساعدة مستخدمينا على توفير كمية كبيرة من التكاليف.
هذا هو الجهاز المغناطيسي الذي ذكرناه للتو وظيفته هي تطبيق التوتر المستمر على الأسلاك النحاسيةجعل جاذبية الأسلاك أكثر استقراراًيتم تعيين جهاز حماية كسر الأسلاك في أسفل منصة التوتر. إذا نفد سلك النحاس أو كسر بشكل غير متوقع أثناء عملية الارتباط ، فإن هذا الجهاز سيؤدي إلى إيقاف التشغيل.
التالي هو منصة تجميع الأسلاك الدوارة. بعد مرور هذه الثقوب، يتم تركيز الأسلاك السبعة معا وتصبح خيطا واحدا. هنا يمكننا أن نرى جزء دوار محرك التحكم.عن طريق تدوير في نفس الاتجاه كما الشبكة، يتم تقليل ارتداء سطح الموصل ، مما يسمح للموصل بالمرور من خلال ثقوب القالب بشكل أفضل.

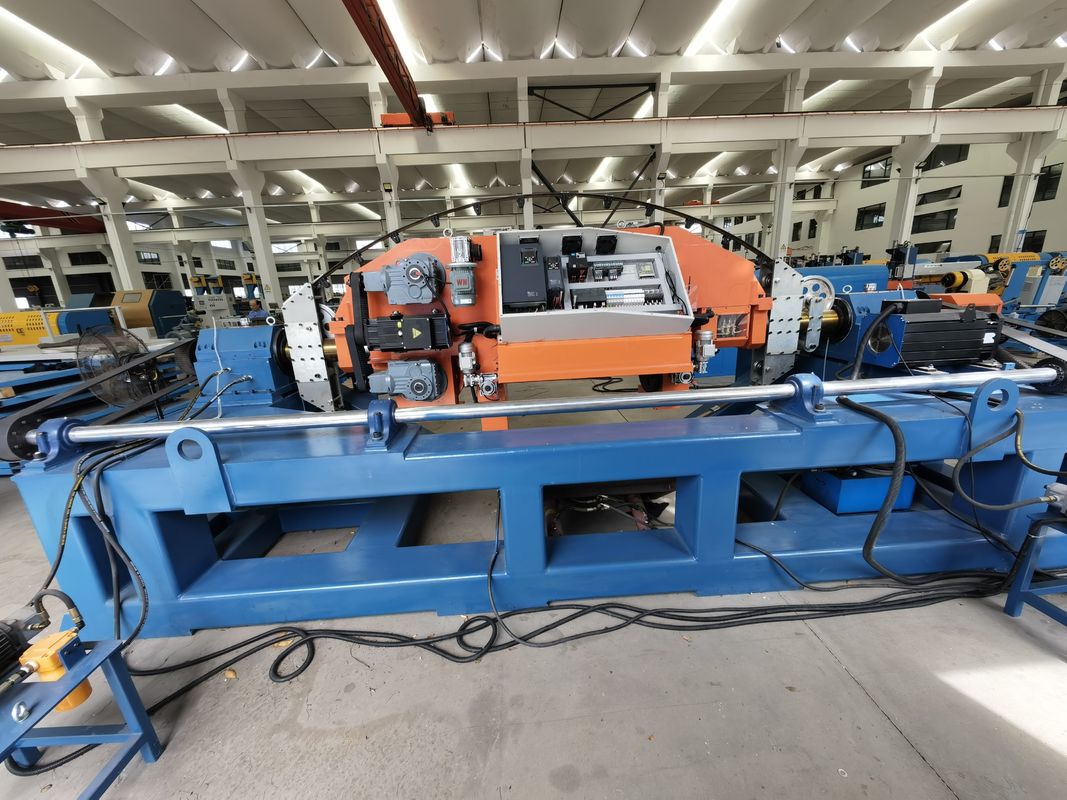

هذا هو المضيف الذي نستضيفه، الجزء الخلفي يستخدم مواد ألياف الكربون،مما يسمح لسرعة الإنتاج لدينا للوصول إلى 140 متر في الدقيقةعلى النقيض من ذلك، منتجات منافسينا يمكن أن تصل عادة فقط إلى 100 متر في الدقيقة. بالإضافة إلى ذلك لتمكين آلة لدينا للعمل لفترة أطول،لقد قمنا بتحديثه بتكنولوجيا تبريد زيت ذكي يسيطر على درجة الحرارةعندما يتم مقارنته بضاغط ذو طاقة عالية، فإنه يمكن أن يقلل بشكل كبير من درجة حرارة العمود الرئيسي.الجهاز سيتوقف تلقائيا لمنع ارتفاع درجة حرارة.
بالإضافة إلى ذلك، قمنا بتجهيز هذه المعدات بوحدة اتصالات لتوزيع الطاقة إلى المضيف المتدفق هذا يقلل كثيراً من عدد الدوائر في مجمعنا الحاليضمان الاستقرار أثناء التشغيل وتقليل معدل الفشل.
وأخيراً، فيما يتعلق باستهلاك الطاقة، والذي يثير قلق العديد من العملاء، فقد اعتمدنا محركات الخدمة، مما يوفر 15% من الكهرباء.استهلاك الطاقة المثبتة للآلة بأكملها حوالي 90kw، واستهلاك الطاقة اليومي للعمل حوالي 15 كيلوواط.
إذاً، لمثل هذا المنتج الذي يقدم ربحاً بسيطاً، وقدرة إنتاجية عالية، واستهلاك طاقة منخفضة، هل أنت مغروراً؟
