آلة وضع الكابلات 630 ملم للكابلات الجوفية المتكافئة 6B 25 ملم
  • آلة وضع الكابلات 630 ملم للكابلات الجوفية المتكافئة 6B 25 ملم
  • آلة وضع الكابلات 630 ملم للكابلات الجوفية المتكافئة 6B 25 ملم
  • آلة وضع الكابلات 630 ملم للكابلات الجوفية المتكافئة 6B 25 ملم
  • آلة وضع الكابلات 630 ملم للكابلات الجوفية المتكافئة 6B 25 ملم

آلة وضع الكابلات 630 ملم للكابلات الجوفية المتكافئة 6B 25 ملم

مكان المنشأ الصين
اسم العلامة التجارية Hopda
إصدار الشهادات ISO,CE
رقم الموديل 630 مم، 1+6
تفاصيل المنتج
كمية الأسلاك المجدولة:
سلك مجدول مكون من 5 أنوية من الألومنيوم والنحاس والفولاذ
قسم الأسلاك القابلة للتكيف:
4 مم²-120 مم²
الحد الأقصى لقسم الكابل:
5*120 مم²/ 45
الملعب تجديل:
60-1500 ملم
الحد الأقصى لسرعة دوران القوس:
200 دورة في الدقيقة
سرعة الجر:
120 م / دقيقة
قطر بكرة الجر:
1200
توتر سداد الديون:
تتبع 10 كجم فارغة وممتلئة
إبراز:

آلة وضع الكابلات 630 ملم,آلة وضع كابلات الرغوة الفيزيائية,آلة وضع الكابلات 25 ملم

,

Physical Foam Cable Laying Up Machine

,

25mm Cable Laying Up Machine

شروط الدفع والشحن
الحد الأدنى لكمية
1 مجموعة
الأسعار
قابل للتفاوض
تفاصيل التغليف
التعبئة الخشبية
وقت التسليم
20-30
شروط الدفع
T/T، L/C
القدرة على العرض
100 مجموعة شهريا
وصف المنتج

630mm, 1 + 4, PLC الكابل التحكم في وضع آلة للكابل الفيزيائي الرغوة المحوري 6B, 25mm



المواصفات:



رقم التسلسل اسم الجهاز المواصفات كمية الوظيفة
1 موقف دفع التوتر المغناطيسي للمشبك F1250 مجموعة واحدة تسديد التوتر في الموصل
2 موقف توجيه الأسلاك   مجموعة واحدة وظيفة المحور
3 موقف دفع ملء الكابلات اختياري 12 رأس
4 أجهزة ربط أربعة أسطوانات 1250 مجموعة واحدة دفع المدراء
5 منصة توجيه الخط   مجموعة واحدة تجميع الموصلات وتشكيل الصوت
6 آلة التسجيل المركزية   مجموعة واحدة ورق تغليف الموصلات
7 عداد عدادات الزحف   مجموعة واحدة عدادات الكابلات
8 السرطان 1600 كجم مجموعة واحدة سحب الموصل
9 إطار القبول والترتيب من النوع النهائي F1600-2500 مجموعة واحدة طي الكابلات
10 نظام النقل الميكانيكي   مجموعة واحدة نظام نقل المعدات
11 نظام التحكم الكهربائي   مجموعة واحدة نظام تحكم المعدات






الوصف والتطبيق:

تستخدم المعدات بشكل رئيسي للكابلات التحكم، وكابلات التعدين، وكابلات المطاط، وكابلات ABC وكابلات أخرى.





الخصائص:

  • جميع الأماكن التي يمر بها الكابل مجهزة بعجلات توجيه لتسهيل مرور الكابل.
  • جميع الملفات لديها كشف عن سلك مكسور: الضغط على عجلة الدليل على الكابل ، وفي هذا الوقت ، فإن مفتاح السير في نهاية الذيل من عجلة الدليل في حالة غير متصلة.
  • يتم تصميم مفتاح حماية كسر القوس لتطبيق الكبح الطارئ تلقائيًا عند حدوث كسر القوس.
  • جهاز قفل الأمان للقمة الضيقة للفول السلكي لضمان أن لفة السلك لن تسقط أثناء التشغيل وضمان السلامة.

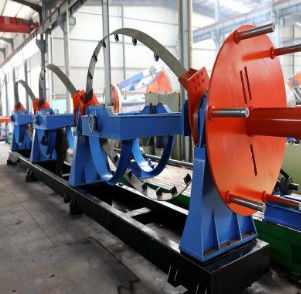

آلة 630/1+4 Bow Type Cabling/Laying Up هي نوع من الآلات المستخدمة في صناعة تصنيع الكابلات.مصممة لتنفيذ عملية توصيل الكابلات أو وضعها لتصنيع كابلات الطاقة، كابلات الاتصالات، وأنواع أخرى من الكابلات. هنا وصف عام للمنتج ل 630 / 1 + 4 قوس نوع الكابلات / وضع ماكينة:

  1. السعة: "630/1+4" في اسم الجهاز يشير عادة إلى أقصى قطر أو حجم الكابل. يشير إلى أن الجهاز قادر على التعامل مع الكابلات حتى قطر معين ،مثل 630/1+4.

  2. تصميم نوع القوس: تتميز الآلة بتصميم نوع القوس ، والذي يتكون من هيكل على شكل قوس يحمل عدة أسلاك أو كابلات.يتم توجيه الخيوط ووضعها في تشكيل مروحي أو موازي لتشكيل هيكل الكابل النهائي.

  3. عملية الكابلات / وضع الكابلات: تم تصميم الآلة خصيصًا لعملية الكابلات أو وضع الكابلات ، والتي تنطوي على تدوير أو وضع أسلاك أو كابلات متعددة معًا لتشكيل كابل موحد.هذه العملية تساعد على تحسين قوة الكابل الميكانيكية، المرونة، والخصائص الكهربائية.

  4. تحكم السرعة والتوتر:يتم تجهيز الآلة بنظام تحكم يسمح للمشغلين بتعديل وتحكم سرعة وتوتر سلك أو كابل خلال عملية الكابلات / وضعهايضمن نظام التحكم هذا التوحيد والدقة في هيكل الكابل.

  5. معالجة البوبين: عادة ما تتضمن الآلة نظامًا للتعامل مع العديد من البوبينات أو ملفات أسلاك أو كابلات.يتم تثبيت هذه الملفات على المواسير أو الكريات ويتم تغذيتها في الآلة لتزويد الخيوط الفردية لعملية الكابلات.

  6. نظام التحكم: يتم تجهيز الجهاز بنظام التحكم الذي يسمح للمشغلين بتعديل ومراقبة المعلمات المختلفة أثناء عملية الكابلات / وضعها.يمكن أن يتضمن نظام التحكم هذا ميزات لضبط وتحكم السرعة، التوتر، اتجاه الدوران، الطول، وغيرها من المعلمات ذات الصلة.

  7. ميزات السلامة: تم تصميم آلة الكابلات / وضعها مع ميزات السلامة لضمان سلامة المشغل ومنع الحوادث. هذه الميزات الأمنية يمكن أن تشمل أزرار وقف الطوارئ،حراس السلامة، وأجهزة استشعار للكشف عن الشذوذ أو العيوب. يمكن أن تختلف ميزات السلامة المحددة اعتمادا على الشركة المصنعة والنموذج.

  8. متطلبات الطاقة: تتطلب الآلة عادةً مصدر طاقة كهربائي ثلاثي المراحل بجهد وتردد محدد.قد تختلف متطلبات الطاقة الدقيقة اعتمادا على مواصفات الآلة والمنطقة التي تستخدم فيها.

من المهم أن نلاحظ أن الميزات المحددة والمواصفات من 630/1 + 4 قوس نوع الكابلات / وضع ماكينة يمكن أن تختلف اعتمادا على الشركة المصنعة والنموذج. للمعلومات التفصيلية،يوصى بالاطلاع على وثائق الشركة المصنعة أو الاتصال بمورد متخصص في آلات تصنيع الكابلات.



آلة وضع الكابلات 630 ملم للكابلات الجوفية المتكافئة 6B 25 ملم 0آلة وضع الكابلات 630 ملم للكابلات الجوفية المتكافئة 6B 25 ملم 1
