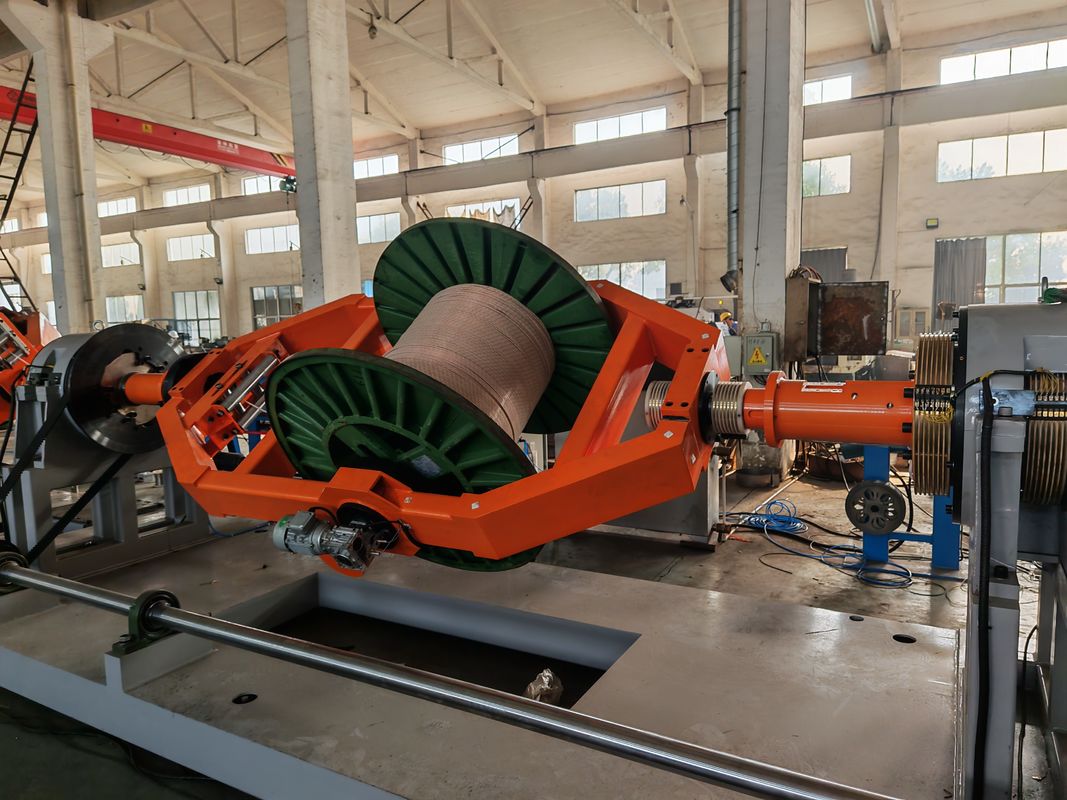

آلة تخطي 5 خيوط - 1250 سداد، 1600 سداد، وظيفة الالتواء الخلفي

الوصف والتطبيق

باعتبارها الأولى من نوعها آلة التجديل بالتخطي مع وظيفة الالتواء الخلفي الكاملة المدمجة، تحدد هذه المعدات معيارًا جديدًا للكفاءة في صناعة معالجة الأسلاك والكابلات. على عكس آلات الكابلات التقليدية من النوع المهد، فإن آلتنا آلة التجديل بالتخطي توفر إنتاجية أكبر بأربع مرات - على وجه التحديد، سرعة خطية تزيد عن 40 مترًا في الدقيقة - مما يجعلها قطعة أساسية من المعدات للإنتاج بكميات كبيرة. إنها تعمل بشكل استثنائي في عمليات التجديل بالتخطي، وهي قادرة على التعامل مع الكابلات ذات الهياكل اللينة (بما في ذلك كابلات التحكم، وكابلات علوية من موصل الألومنيوم المقوى بالفولاذ (ACSR)، وكابلات الطاقة) بالإضافة إلى أسلاك النحاس والألومنيوم وسبائك الألومنيوم العارية، مع دعم ما يصل إلى 7 نوى.

تستمد الآلية الأساسية لهذه المعدات الإلهام من آلة التجميع من النوع القوسي وتقترن بوظيفة الالتواء الخلفي. يضمن هذا المزيج تجديلًا موحدًا، وهو يمثل ميزة رئيسية على الآلات الأساسية.

الميزات

1. مزودة بواجهة مستخدم ودية بين الإنسان والآلة تسمح بسهولة التشغيل والمراقبة الشاملة للمعدات، مما يمكّن المشغلين الجدد من إتقان استخدام هذه المعدات بسرعة.

2. تستخدم PLC (وحدة التحكم المنطقية القابلة للبرمجة) لضبط درجة الصوت تلقائيًا، مما يحافظ على الدقة أثناء عمليات التجديل بالتخطي ويقلل الأخطاء الناتجة عن التشغيل اليدوي.

3. تدعم وضع الالتواء الخلفي بنسبة تصل إلى 100% - وهي ميزة مميزة تجعلها أكثر تنوعًا من آلة التجديل القوسية القياسية.

4. توفر خيارين للقيادة: القيادة المستقلة أو قيادة العمود الأرضي. يلبي هذا التصميم المرن متطلبات الإنتاج المختلفة، مما يسمح باستخدام المعدات إما كـ آلة التخطي مستقلة أو بالاشتراك مع أجهزة أخرى.

5. تعتمد محركات مؤازرة الحث AC، والتي تضمن تشغيلًا موثوقًا وفعالًا من حيث الطاقة. هذا لا يضمن فقط الأداء المستقر طويل الأجل للمعدات ولكنه يساعد أيضًا في خفض تكاليف التشغيل الإجمالية.

المواصفات

المكونات الرئيسية

1. وحدة التجديل (تدمج جميع بكرات الدفع لتحقيق وظيفة الالتواء الخلفي الكاملة، وتعمل كمكون أساسي يمكّن آلة التجديل بالتخطي من العمل بكفاءة).

2. حامل الدفع للحشو (مكون اختياري يوسع نطاق تطبيقات المعدات).

3. حامل قالب التجميع، والذي يضمن تحديد المواقع الدقيقة للخيوط أثناء مرحلة المعالجة.

4. آلة الشريط المركزي، والتي تعمل بالتزامن مع آلة التخطي لتعزيز الاستقرار الهيكلي للكابلات.

5. آلة التدريع، المتوافقة مع آلة التجديل بالتخطي وتستخدم لإنتاج الكابلات المدرعة.

6. عداد الأمتار، والذي يوفر قياسات دقيقة للطول للكابلات التي تنتجها المعدات.

7. الرافعة/السحب/اليرقة، والتي تضمن سحب الكابلات بسلاسة أثناء التشغيل.

8. الاستلام مع الاجتياز، والذي يمكّن من اللف المنظم للكابلات النهائية.

9. نظام التحكم، الذي ينسق تشغيل جميع المكونات لضمان الأداء السلس للمعدات.

10. نظام النقل، الذي يضمن نقل الطاقة المستقر لدعم التشغيل عالي السرعة للمعدات.

11. الأجزاء البالية (المكونات الحاسمة لإطالة عمر خدمة المعدات، مثل عجلات الشد ومرشدات الأسلاك - يتم تضمين قطع الغيار في التسليم الأولي لتقليل وقت التوقف عن العمل).

الأسئلة الشائعة

س1: لماذا لا أرى علامات تجارية أخرى تنتج هذا النوع من الآلات؟

ج: حاليًا، نحن الشركة الصينية الوحيدة التي تدمج وظيفة الالتواء الخلفي في هذا آلة التجديل بالتخطي المحددة. يتيح هذا التصميم الفريد لمعداتنا التفوق على كل من الآلات ذات المظهر المماثل وآلات التجديل التقليدية من النوع المهد. هيكل المعدات، استنادًا إلى آلة التجميع من النوع القوسي, جنبًا إلى جنب مع كفاءة التجديل بالتخطي، يمنحها ميزة فريدة من نوعها لم يكررها أي علامة تجارية أخرى حتى الآن. تضمن هذه الميزة إنتاجية أعلى وجودة تجديل أفضل.

س2: كيف أحدد النموذج المناسب لـ آلة التجديل بالتخطي لاحتياجات الإنتاج الخاصة بي؟

ج: يجب أن يعتمد الاختيار على معلمات الأسلاك الخاصة بك، حيث يتم تحسين كل نموذج لسيناريوهات التجديل بالتخطي المحددة:

1. موديل 1250 (مع الالتواء الخلفي): تبلغ مساحة المقطع العرضي لكل قلب 10 مم² - 240 مم²، ويدعم ما يصل إلى 5 خيوط - مثالي لعمليات الكابلات ذات المقطع العرضي المتوسط.

2. موديل 1600 (مع الالتواء الخلفي): تبلغ مساحة المقطع العرضي لكل قلب 30 مم² - 300 مم²، ويدعم ما يصل إلى 5 خيوط - مناسب للكابلات ذات المقاطع العرضية الأكبر مقارنة بموديل 1250.

3. موديل 1250 (بدون الالتواء الخلفي): تبلغ مساحة المقطع العرضي لكل قلب 7 مم² - 28 مم²، ويدعم ما يصل إلى 7 خيوط - خيار فعال من حيث التكلفة للاحتياجات الأساسية للتجديل.

4. موديل 1600 (بدون الالتواء الخلفي): تبلغ مساحة المقطع العرضي لكل قلب 9 مم² - 50 مم²، ويدعم ما يصل إلى 7 خيوط - مصمم لمعالجة الكابلات متعددة النوى عالية السعة.

إذا كنت تنتقل من آلة تقليدية، فسيوفر فريقنا تحليلًا مقارنًا لضمان توافق النموذج المحدد مع أهداف ترقية الإنتاج الخاصة بك.

س3: ما هي أقصى سرعة تجديل لـ آلة التجديل بالتخطي?

ج: بالنسبة للنموذجين المزودين بالالتواء الخلفي (1250 و 1600)، تبلغ أقصى سرعة دوران حوالي 100 دورة في الدقيقة. عند استخدام اللف غير المنسوج، يترجم هذا إلى سرعة خطية تبلغ 40 - 60 مترًا في الدقيقة. تمثل هذه السرعة تحسنًا كبيرًا مقارنة بالآلات التقليدية من النوع المهد (التي تصل فقط إلى 10 - 20 مترًا في الدقيقة) وحتى آلة التجديل القوسية عالية الأداء.

س4: ما هو الدعم الفني بعد البيع الذي تقدمونه لـ آلة التجديل بالتخطي?

ج: نحن نقدم دعمًا شاملاً بعد البيع، بما في ذلك:

• الضمان: ضمان مجاني لمدة 12 شهرًا للآلة بأكملها (باستثناء الأجزاء البالية - يتم تضمين قطع الغيار في التسليم الأولي لتقليل وقت التوقف عن العمل).

• الدعم الفني: استشارة عبر الإنترنت على مدار الساعة طوال أيام الأسبوع (عبر البريد الإلكتروني أو الهاتف أو مكالمة الفيديو) للمساعدة في حل المشكلات الشائعة، مثل التجديل بالتخطي غير المتكافئ والضوضاء غير الطبيعية.

• قطع الغيار: نحتفظ بمخزون من الأجزاء الأساسية (مثل المحركات ولوحات التحكم) لضمان التسليم السريع، والحفاظ على عمليات الإنتاج الخاصة بك على المسار الصحيح.

• الخدمة الميدانية: إذا واجهت الآلة أعطالًا كبيرة لا يمكن حلها عن بُعد (مثل مشكلات نظام النقل)، فسيوفر مهندسونا صيانة ميدانية. يتم التنازل عن رسوم الخدمة خلال فترة الضمان؛ بعد انتهاء الضمان، يتم تحصيل رسوم السفر فقط. نقدم أيضًا تدريبًا لفريقك للتعامل مع الصيانة الروتينية للمعدات.
