800 آلة الكابلات ذات الدوال الفردية ذات الدوال الفردي آلة كابلات ذات الدوال الفردية

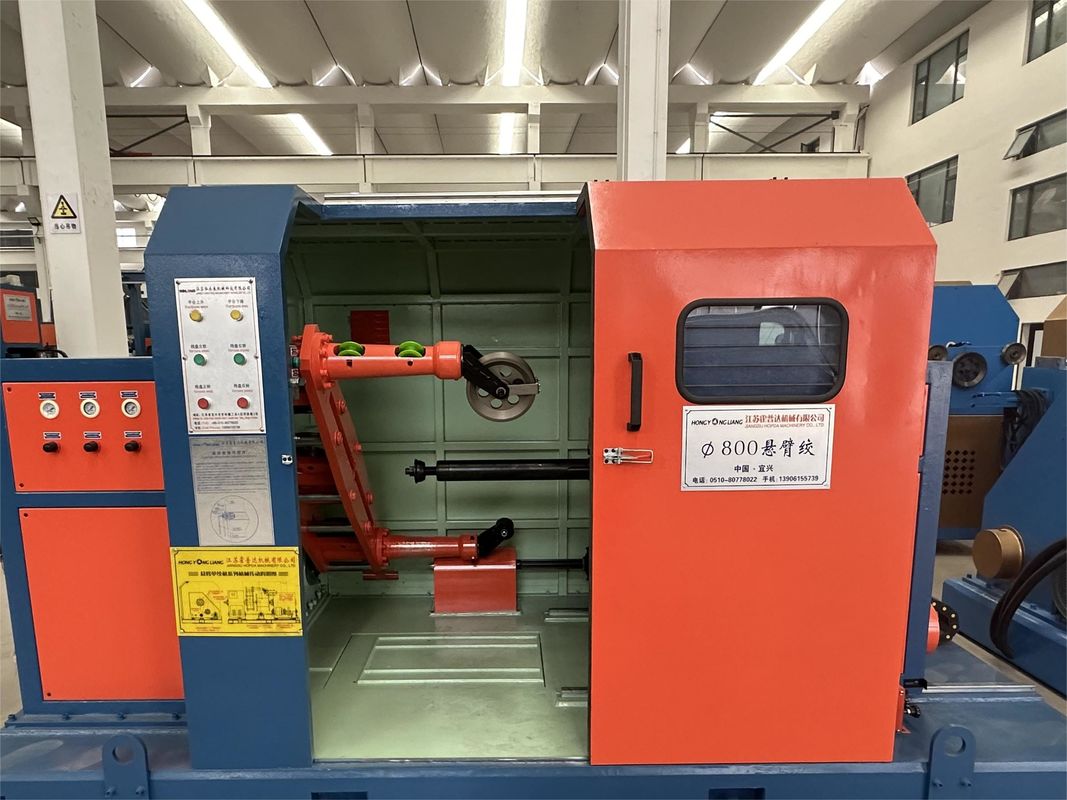

800 آلة توصيل الكابلات ذات الرافعة العلوية
ورقة المعلمات التقنية:
النموذج | YL-Φ800 | |
طوق الدفع (ملم) | Φ400-Φ630 | |
ملف التقاط (ملم) | Φ800 | |
قطر من الأسلاك الأساسية (ملم) | Φ0.3-Φ3.0 | |
الحد الأقصى لقطر المنتج النهائي (ملم) |
Φ18 | |
مسافة الالتواء (ملم) | 30 إلى 300 | |
سرعة الدوران القصوى (rpm) | 680 | |
مسافة المرور (ملم) | 3-20 | |
التوتر |
مسار التوتر الهوائي ، قابل للتعديل بسهولة |
|
نوع التقاط والعبور |
الامتصاص وفقًا لتدوير الملف ، والعبور وفقًا للحركة المتبادلة للملف. |
|
اتجاه التواء | (S) أو (Z) | |
جهاز تغليف | تغليف أو تعبئة مباشرة | |
نوع الدفع | تبني آلة دفع دفع |
التطبيق:
قابلة للتطبيق على كابلات البيانات (cat5e/cat6/cat6a/cat7) وكابلات الأسلاك الأساسية المتعددة الأطراف
وتلوين وكذلك لف في هذه الأثناء.
الخصائص:
l التوصيل في سرعات مختلفة ميكانيكياً، التحكم ببرنامج PLC، مسار التتبع الإلكتروني، واجهة الإنسان والكمبيوتر، العمل ثابت في سرعة عالية.
تحميل وتفريغ الصناديق سهل ويتطلب استهلاك عمل منخفض.
1 يتم التحكم في الطول بواسطة الكمبيوتر ، مع عجلات سحب غير متوترة ومسار مرور كابل الأسلاك الحركية. يتم زيادة قطر عجلة السحب لتقليل منحنى كابل الأسلاك.
l الوحدة الرئيسية المتشابكة لديها هيكل ذراع مستقرة وجسم دوار ذو inertia دوران منخفضة، دورات عالية، وسرعة مستقرة.
وصف المنتج:
آلة توصيل الكابلات 800 Cantilever هي نوع من الآلات المستخدمة في صناعة تصنيع الكابلات والأسلاك.وهي مصممة خصيصا لتنفيذ عملية التواء واحد على الكابلات والأسلاكهنا وصف عام للمنتج لجهاز الكابلات 800 كانتليفر
السعة: يشير "800" في اسم الجهاز عادة إلى أقصى قطر أو حجم الكابل. يشير إلى أن الجهاز قادر على التعامل مع الكابلات التي يصل قطرها إلى قطر معين ، مثل 800 مم.
تصميم المرفق: تتميز الآلة بتصميم المرفق ، مما يعني أن لديها ذراع أفقية أو شعاع تمتد من هيكل دعم ثابت.هذا التصميم يسمح لسهولة الوصول والتشغيل، حيث يمكن إدخال الكابل على الذراع وتدويرها دون عائق.
عملية التلوين الفردي: تم تصميم الآلة خصيصًا للتلوين الفردي ، والذي ينطوي على تلوين كابل أو سلك واحد حول محوره الخاص.تستخدم هذه العملية عادة لتحسين مرونة الكابل، والقوة، ومقاومة القوى الخارجية.
سرعة التواء: يمكن أن تختلف سرعة التواء الآلة اعتمادًا على النموذج المحدد والشركة المصنعة. عادة ما تكون قابلة للتعديل لتلبية أنواع الكابلات المختلفة ومتطلبات التواء.يتم قياس السرعة عادة في الدورات في الدقيقة (RPM).
نظام التحكم: يتم تجهيز الجهاز بنظام التحكم الذي يسمح للمشغلين بتعديل ومراقبة المعلمات المختلفة أثناء عملية التواء.يمكن أن يتضمن نظام التحكم هذا ميزات لتحديد وتحكم سرعة التواء، التوتر، اتجاه الدوران، وغيرها من المعلمات ذات الصلة.
ميزات السلامة: تم تصميم آلة الكابلات مع ميزات السلامة لحماية المشغلين ومنع الحوادث.وأجهزة استشعار للكشف عن الشذوذ أو العيوبيمكن أن تختلف ميزات السلامة المحددة حسب الشركة المصنعة والنموذج.
متطلبات الطاقة: تتطلب الآلة عادةً مصدر طاقة كهربائي ثلاثي المراحل بجهد وتردد محدد.قد تختلف متطلبات الطاقة الدقيقة اعتمادا على مواصفات الآلة والمنطقة التي تستخدم فيها.
من المهم أن نلاحظ أن الميزات المحددة ومواصفات آلة الكابلات ذات التواء واحد 800 Cantilever يمكن أن تختلف اعتمادا على الشركة المصنعة والنموذج.لمزيد من المعلومات، يوصى بمراجعة وثائق الشركة المصنعة أو الاتصال بمورد متخصص في آلات الكابلات والأسلاك.
