60m/Min آلة التشنج الفردي للخيوط الكانتيليفر خيوط التشنج المزدوجة
  • 60m/Min آلة التشنج الفردي للخيوط الكانتيليفر خيوط التشنج المزدوجة
  • 60m/Min آلة التشنج الفردي للخيوط الكانتيليفر خيوط التشنج المزدوجة

60m/Min آلة التشنج الفردي للخيوط الكانتيليفر خيوط التشنج المزدوجة

مكان المنشأ الصين
اسم العلامة التجارية Hopda
إصدار الشهادات ISO,CE
تفاصيل المنتج
استخدام:
التواء
الوظيفة:
أسلاك ملتوية/مجدلة
الجهد:
380 فولت
نطاق مسافة التواء:
20 ~ 200 ملم
اللون:
متطلبات العملاء
سرعة الخط:
Max. الأعلى. 60m/min 60 م / دقيقة
الضمان:
12 مونت
ضوء مرتفع:
معدات تصنيع الكابلات, ماكينة تصنيع الكابلات
شروط الدفع والشحن
الحد الأدنى لكمية
1 مجموعة
الأسعار
قابل للتفاوض
تفاصيل التغليف
التعبئة الخشبية
وقت التسليم
20-30
شروط الدفع
T/T، L/C
القدرة على العرض
100 مجموعة شهريا
وصف المنتج

60m/Min آلة التواء واحد للشبكات الكانتيليفر مزدوج التواء الشبكات

آلة صناعة الكابل الملتوية المفردة 2 متر كابستان ديا صيانة سهلة



ورقة المعلمات التقنية:



النموذج YL-Φ800
طوق الدفع (ملم) Φ400-Φ630
ملف التقاط (ملم) Φ800
قطر من الأسلاك الأساسية (ملم) Φ0.3-Φ3.0
الحد الأقصى لقطر المنتج النهائي (ملم) Φ18
مسافة الالتواء (ملم) 30 إلى 300
سرعة الدوران القصوى (rpm) 680
مسافة المرور (ملم) 3-20
التوتر مسار التوتر الهوائي ، قابل للتعديل بسهولة
نوع التقاط والعبور الامتصاص وفقًا لتدوير الملف ، والعبور وفقًا للحركة المتبادلة للملف.
اتجاه التواء (S) أو (Z)
جهاز تغليف تغليف أو تعبئة مباشرة
نوع الدفع تبني آلة دفع دفع



التطبيق:

قابلة للتطبيق على كابلات البيانات (cat5e/cat6/cat6a/cat7) وكابلات الأسلاك الأساسية المتعددة الأطراف

وتلوين وكذلك لف في هذه الأثناء.



الخصائص:

l التوصيل في سرعات مختلفة ميكانيكياً، التحكم ببرنامج PLC، مسار التتبع الإلكتروني، واجهة الإنسان والكمبيوتر، العمل ثابت في سرعة عالية.

تحميل وتفريغ الصناديق سهل ويتطلب استهلاك عمل منخفض.

1 يتم التحكم في الطول بواسطة الكمبيوتر ، مع عجلات سحب غير متوترة ومسار مرور كابل الأسلاك الحركية. يتم زيادة قطر عجلة السحب لتقليل منحنى كابل الأسلاك.

l الوحدة الرئيسية المتشابكة لديها هيكل ذراع مستقرة وجسم دوار ذو inertia دوران منخفضة، دورات عالية، وسرعة مستقرة.



وصف المنتج:



آلة التشويش المزدوج ذات الوتيرة 60m / min مع أجهزة التشويش المزدوج المرتفعة هي نوع محدد من آلة التشويش المستخدمة لإنتاج الكابلات الملتوية.تم تصميم هذه الآلة لتحقيق سرعة الإنتاج من 60 متر في الدقيقة ويتميز تصميم الكانتليفر مع اثنين من التواء strangers.

فيما يلي الميزات الرئيسية وخصائص 60m / min آلة التشنج واحد مع cantilever double twist strangers:

  1. تكوين التواء الفردي: تم تصميم الآلة لإنتاج كابل التواء الفردي ، حيث يتم تدوير اثنين أو أكثر من الموصلات معًا لتشكيل كابل.وهي تتكون عادة من مكونات دوارة تدور الموصلات في نمط مروحي لخلق بنية الكابل المرغوب فيها.

  2. تصميم الرافعة الواسعة: يعني تصميم الرافعة الواسعة للآلة أنه يحتوي على ذراع مطولة أو شعاع يدعم المكونات الدوارة.هذا التصميم يوفر الاستقرار والمرونة خلال عملية التواء، مما يسمح بالوصول بسهولة إلى منطقة التواء وتحميل وتفريغ السلك بسهولة.

  3. أشرطة التواء المزدوج: تتميز الآلة بأشرطة التواء المزدوج ، وهي مكونات دوارة مسؤولة عن تدوير الموصلات معًا.تكوين التواء المزدوج يسمح بدرجة أعلى من التواء مقارنة مع آلة التواء واحد، مما أدى إلى هيكل كابل أكثر تشدداً وتقليداً.

  4. سرعة الإنتاج: تستطيع الآلة تحقيق سرعة إنتاج تبلغ 60 مترًا في الدقيقة. ويمكن ضبط السرعة وفقًا لمتطلبات محددة للكابل الذي يتم إنتاجه.

  5. التحكم في التوتر: تضمن آليات التحكم في التوتر أن يتم تعريض الموصلات لتوتر ثابت أثناء عملية التشنج.هذا يساعد على الحفاظ على جودة وسلامة الكابل الملتوية.

  6. لوحة التحكم: يتم تجهيز الجهاز لوحة التحكم التي تسمح للمشغلين بمراقبة وتعديل معايير مختلفة مثل السرعة والتوتر واتجاه التواء.لوحة التحكم توفر واجهة لتحديد وتعديل معايير تشغيل الآلة.

  7. ميزات السلامة: قد تتضمن الآلة ميزات السلامة مثل أزرار وقف الطوارئ، والأغطية الوقائية، وأجهزة الاستشعار لضمان التشغيل الآمن ومنع الحوادث.



المكون الرئيسي



2.1 Φ630mm الكهرومغناطيسية الدفع قبالة رف 6 رأس) 2 مجموعة
2.3 جمع حامل المقطوعة مجموعة واحدة
2.4 شاشة لمسة و PLC تشغيل جهاز التحكم مجموعة واحدة
2.5 Φ1000 آلة تلقائية كاملة ذات طوق واحد مجموعة واحدة

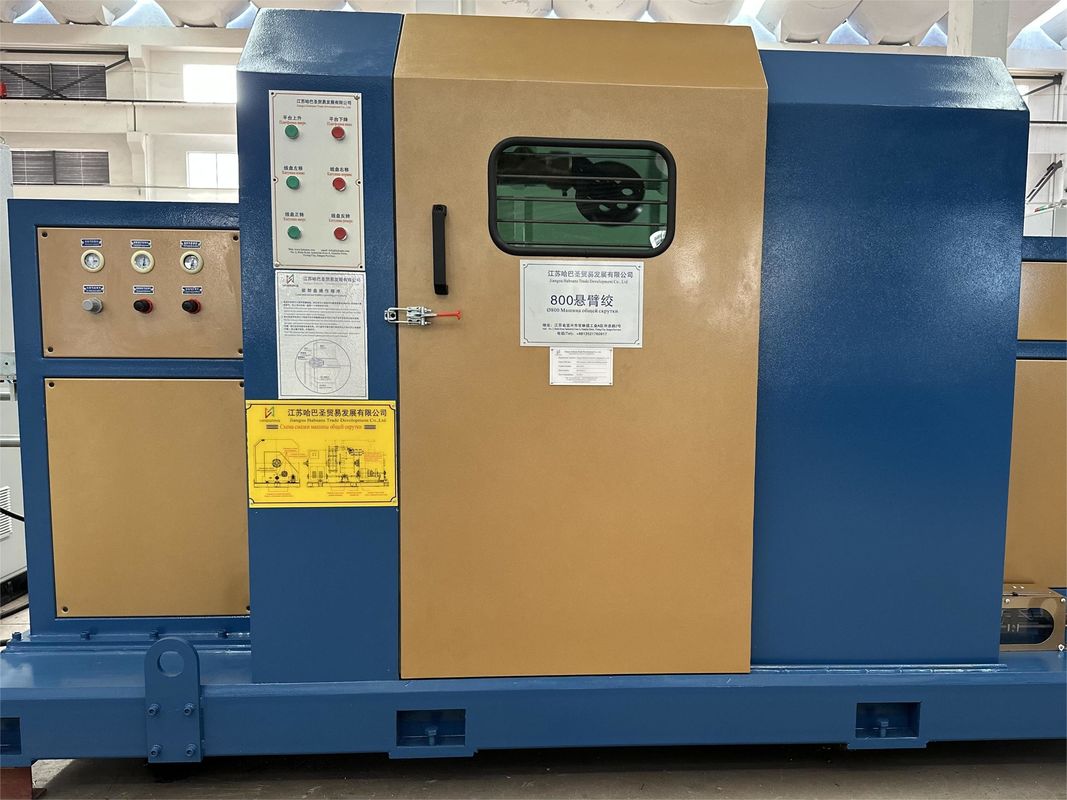

60m/Min آلة التشنج الفردي للخيوط الكانتيليفر خيوط التشنج المزدوجة 060m/Min آلة التشنج الفردي للخيوط الكانتيليفر خيوط التشنج المزدوجة 1
