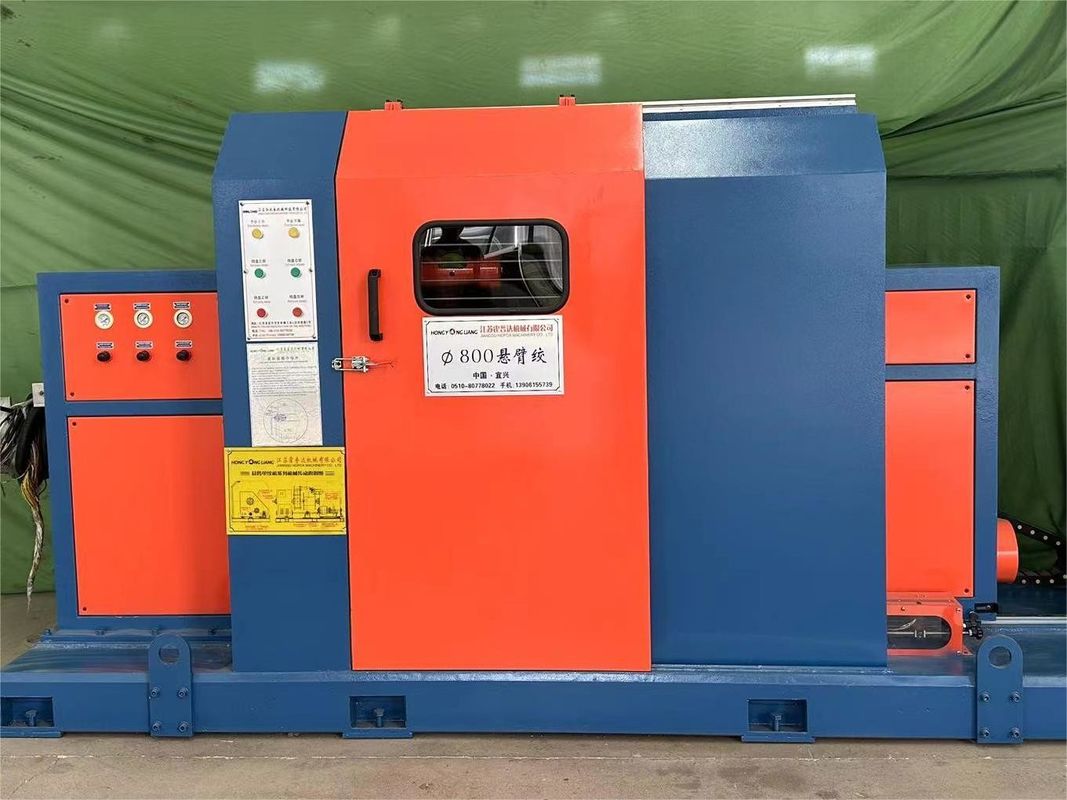

آلة التواء الكابلات 22 كيلوواط 1250 آلة التواء الفردية
آلة التواء الكابلات 22 كيلوواط 1250 آلة التواء الفردية
ورقة المعلمات التقنية:
النموذج | YL-Φ800 | |
طوق الدفع (ملم) | Φ400-Φ630 | |
ملف التقاط (ملم) | Φ800 | |
قطر من الأسلاك الأساسية (ملم) | Φ0.3-Φ3.0 | |
الحد الأقصى لقطر المنتج النهائي (ملم) | Φ18 | |
مسافة الالتواء (ملم) | 30 إلى 300 | |
سرعة الدوران القصوى (rpm) | 680 | |
مسافة المرور (ملم) | 3-20 | |
التوتر | مسار التوتر الهوائي ، قابل للتعديل بسهولة | |
نوع التقاط والعبور | الامتصاص وفقًا لتدوير الملف ، والعبور وفقًا للحركة المتبادلة للملف. | |
اتجاه التواء | (S) أو (Z) | |
جهاز تغليف | تغليف أو تعبئة مباشرة | |
نوع الدفع | تبني آلة دفع دفع |
التطبيق:
قابلة للتطبيق على كابلات البيانات (cat5e/cat6/cat6a/cat7) وكابلات الأسلاك الأساسية المتعددة الأطراف
وتلوين وكذلك لف في هذه الأثناء.
الخصائص:
l التوصيل في سرعات مختلفة ميكانيكياً، التحكم ببرنامج PLC، مسار التتبع الإلكتروني، واجهة الإنسان والكمبيوتر، العمل ثابت في سرعة عالية.
تحميل وتفريغ الصناديق سهل ويتطلب استهلاك عمل منخفض.
1 يتم التحكم في الطول بواسطة الكمبيوتر ، مع عجلات سحب غير متوترة ومسار مرور كابل الأسلاك الحركية. يتم زيادة قطر عجلة السحب لتقليل منحنى كابل الأسلاك.
l الوحدة الرئيسية المتشابكة لديها هيكل ذراع مستقرة وجسم دوار ذو inertia دوران منخفضة، دورات عالية، وسرعة مستقرة.
وصف المنتج:
آلة تدوير الكابلات بقدرة 22 كيلوواط مع تكوين تدوير واحد 1250 كانتيلفر هي نوع معين من آلة تدوير الكابلات المستخدمة لإنتاج الكابلات الملتوية.هذه هي الخصائص الرئيسية لهذه الآلة:
الطاقة: الجهاز لديه طاقة تصنيفية تبلغ 22 كيلوواط ، مما يشير إلى كمية الطاقة الكهربائية التي يحتاجها للعمل.هذا تصنيف الطاقة يحدد قدرة الآلة على التعامل مع مختلف أحجام الكابلات وسرعات الإنتاج.
تكوين تدوير الكابل: تم تصميم الآلة لتدوير الكابل ، حيث يتم تدوير العديد من الموصلات معًا لتشكيل كابل. في هذه الحالة ، تستخدم تكوين تدوير واحد ،مما يعني أن الموصلات ملتوية مع بعضها البعض في نمط مروري لخلق بنية الكابل المرغوب فيها.
تصميم المرفق: تتميز الآلة بتصميم المرفق ، والذي يتضمن ذراعًا مطولة أو شعاعًا يدعم المكونات الدوارة.هذا التصميم يوفر الاستقرار والمرونة خلال عملية التواء، مما يسمح بالوصول بسهولة إلى منطقة التواء وتحميل وتفريغ السلك بسهولة.
الحجم الأقصى: المواصفات 1250 تشير إلى الحجم الأقصى للكابلات التي يمكن معالجتها بواسطة الآلة.الآلة قادرة على التعامل مع الكابلات التي يصل قطرها الخارجي إلى 1250mm.
التحكم في التوتر: يتم تجهيز الجهاز بآليات التحكم في التوتر لضمان تعرض الموصلات لتوتر ثابت أثناء عملية التواء.هذا يساعد على الحفاظ على جودة وسلامة الأسلاك الملتوية التي يتم إنتاجها.
لوحة التحكم: عادة ما تكون الآلة مجهزة لوحة تحكم تسمح للمشغلين بمراقبة وتعديل معايير مختلفة مثل السرعة والتوتر واتجاه التواء.لوحة التحكم توفر واجهة لتحديد وتعديل معايير تشغيل الآلة.
ميزات السلامة: قد تتضمن الآلة ميزات السلامة مثل أزرار وقف الطوارئ، والأغطية الوقائية، وأجهزة الاستشعار لضمان التشغيل الآمن ومنع الحوادث.
