آلة توصيل الكابلات ذات الالتواء الواحد
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Hopda |
| إصدار الشهادات | ISO,CE |

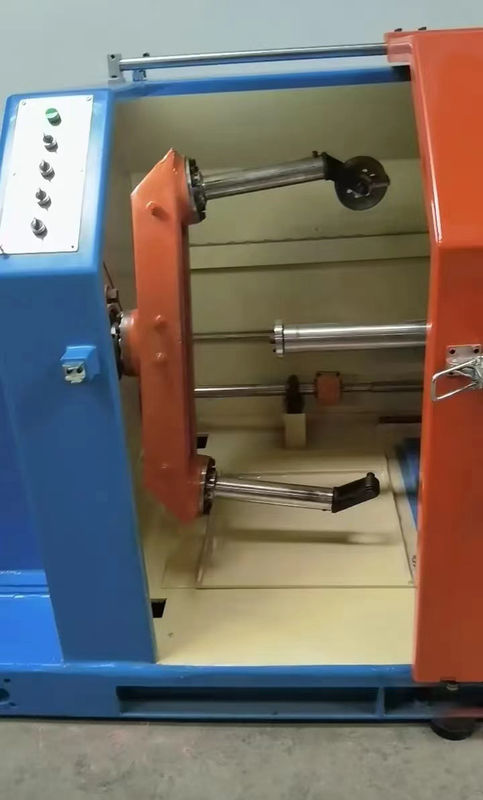

آلة الكابلات ذات الالتفاف الأوحد للأسلاك الضوئية 1000 دورة في الدقيقة
المواصفات التقنية
| النموذج | YL-Φ1000 |
| طوق الدفع (ملم) | Φ500Φ-Φ630 |
| ملف التقاط (ملم) | Φ1000 |
| قطر من الأسلاك الأساسية (ملم) | Φ1.0 - Φ5.0 |
| الحجم الأقصى للمنتج النهائي (ملم) | Φ22 |
| مسافة الالتواء (ملم) | 30-350 |
| سرعة الدوران القصوى (rpm) | 540 |
| مساحة الدرجة العرضية (ملم) | 3-25 |
| التوتر | مسار التوتر الهوائي ، قابل للتعديل بسهولة |
| نوع الإلتقاط والعبور | الامتصاص وفقًا لتدوير الملف ، والعبور وفقًا لحركة الملف المتبادلة. |
| اتجاه التواء | (S) أو (Z) |
| جهاز تغليف | تغليف أو تعبئة مباشرة |
| نوع الدفع | تبني آلة دفع دفع |
التطبيقn
قابلة للتطبيق على كابلات البيانات (cat5e/cat6/cat6a/cat7) وكابلات الأسلاك الأساسية المتعددة الأطراف
وتلوين وكذلك لف في هذه الأثناء.
الخصائص:
يتحرك صندوق التلفيف الصناديق يساراً و يميناً على طول الطريق المنزلق، مع ارتفاع ثابت وتعديل غير متدرج، ويتم ترتيب سلك الأسلاك المتدفق بشكل منظم، مع التوتر المتوازن.
l بالمقارنة مع الآلات التقليدية ذات الخيط الواحد، لديها ميزة تجنب كسر قضيب المسامير عند السرعة العالية.
تحميل و تفريغ الوعاء سهل مع استهلاك عمل منخفض.
l مسار الكمبيوتر المتحكم به، عجلة الجر غير التوتر، حركة سلك كابل المرور، وزيادة قطر عجلة الجر لتقليل منحنى كابل السلك.
1 الوحدة الرئيسية المتشابكة لديها هيكل ذراع مستقرة، جسد دوار مع inertia دوران منخفضة، دورات عالية في الدقيقة والسرعة المستقرة.
وصف المنتج:
آلة توصيل الكابلات ذات الالتفاف الواحد 1000 دورة في الدقيقة للأسلاك البيانية هي نوع معين من آلة توصيل الكابلات المستخدمة في إنتاج كابلات البيانات الملتوية.هذه هي الخصائص الرئيسية لهذه الآلة:
التشغيل الهوائي: تستخدم الآلة القوة الهوائية لدفع وتحكم مكوناتها المختلفة. تستخدم الأنظمة الهوائية الضغطية أو الغاز لتوليد حركة ميكانيكية ،تسمح بتشغيل دقيق وفعال.
تكوين التواء الفردي: تم تصميم الجهاز للكابلات ذات التواء الفردي ، حيث يتم تلف العديد من الموصلات أو الأسلاك معًا لتشكيل كابل بيانات.تتكون الآلة عادة من مكونات دوارة تدور الموصلات في نمط مروحي لإنشاء هيكل الكابل المرغوب فيه.
السرعة: تعمل الآلة بسرعة أقصاها 1000 دورة في الدقيقة (rpm). تتيح القدرة على السرعة العالية إنتاج كابلات البيانات بكفاءة.
تطبيق كابلات البيانات: تم تصميم الآلة خصيصًا لإنتاج كابلات البيانات ، والتي تستخدم لنقل الإشارات أو البيانات الرقمية.هذه الكابلات تستخدم عادة في شبكات الحاسوب، الاتصالات السلكية واللاسلكية، وغيرها من تطبيقات نقل البيانات.
التحكم في التوتر: يتم تجهيز الجهاز بآليات التحكم في التوتر لضمان تعرض الموصلات لتوتر ثابت أثناء عملية الكابلات.هذا يساعد على الحفاظ على جودة وسلامة كابلات البيانات الملتوية التي تنتج.
لوحة التحكم: عادة ما تكون الآلة مجهزة لوحة تحكم تسمح للمشغلين بمراقبة وتعديل معايير مختلفة مثل السرعة والتوتر واتجاه التواء.لوحة التحكم توفر واجهة لتحديد وتعديل معايير تشغيل الآلة.
ميزات السلامة: قد تتضمن الآلة ميزات السلامة مثل أزرار وقف الطوارئ، والأغطية الوقائية، وأجهزة الاستشعار لضمان التشغيل الآمن ومنع الحوادث.
الأداء
هذه الآلة تتكون من PLC الإجراء، التحكم في عاكس التحكم في سرعة، التحكم الهوائي، حركة تدوير الكابلاتحركة استيعاب كابستان المكعب والحركة العابرة المتناوبة يتم التحكم بها بشكل مزدوج عن طريق الربط الميكانيكي والربط الهوائيلذا، أداء التوقيت الممتاز للوحدة من البدء
العمل الطبيعي،وقف بطيء ووقف الطوارئ، بالإضافة إلى ذلك،يتم ضمان مسار التواء المستقر مع أخطاء صغيرة في نفس الوقت.هذه السلسلة الكابلات فريدة من نوعها في تصميم خط الإنتاجمتقدمة في التكنولوجيا وهي المنتج المفضل للإنتاج المتسلسل للأسلاك والتغليف.
