آلة توصيل الكابلات ذات الالتواء الواحد
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Hopda |
| إصدار الشهادات | ISO,CE |

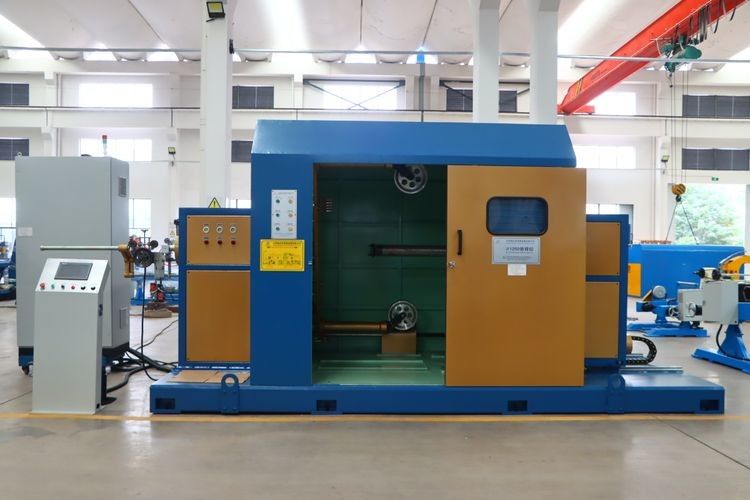

أوتو التوتر الكانتيليفر آلة التواء المفردة كابل سلكي Strander
المواصفات التقنية
| النموذج | YL-Φ1000 |
| طوق الدفع (ملم) | Φ500Φ-Φ630 |
| ملف التقاط (ملم) | Φ1000 |
| قطر من الأسلاك الأساسية (ملم) | Φ1.0 - Φ5.0 |
| الحجم الأقصى للمنتج النهائي (ملم) | Φ22 |
| مسافة الالتواء (ملم) | 30-350 |
| سرعة الدوران القصوى (rpm) | 540 |
| مساحة الدرجة العرضية (ملم) | 3-25 |
| التوتر | مسار التوتر الهوائي ، قابل للتعديل بسهولة |
| نوع الإلتقاط والعبور | الامتصاص وفقًا لتدوير الملف ، والعبور وفقًا لحركة الملف المتبادلة. |
| اتجاه التواء | (S) أو (Z) |
| جهاز تغليف | تغليف أو تعبئة مباشرة |
| نوع الدفع | تبني آلة دفع دفع |
التطبيقn
قابلة للتطبيق على كابلات البيانات (cat5e/cat6/cat6a/cat7) وكابلات الأسلاك الأساسية المتعددة الأطراف
وتلوين وكذلك لف في هذه الأثناء.
الخصائص:
يتحرك صندوق التلفيف الصناديق يساراً و يميناً على طول الطريق المنزلق، مع ارتفاع ثابت وتعديل غير متدرج، ويتم ترتيب سلك الأسلاك المتدفق بشكل منظم، مع التوتر المتوازن.
l بالمقارنة مع الآلات التقليدية ذات الخيط الواحد، لديها ميزة تجنب كسر قضيب المسامير عند السرعة العالية.
تحميل و تفريغ الوعاء سهل مع استهلاك عمل منخفض.
l مسار الكمبيوتر المتحكم به، عجلة الجر غير التوتر، حركة سلك كابل المرور، وزيادة قطر عجلة الجر لتقليل منحنى كابل السلك.
1 الوحدة الرئيسية المتشابكة لديها هيكل ذراع مستقرة، جسد دوار مع inertia دوران منخفضة، دورات عالية في الدقيقة والسرعة المستقرة.
وصف المنتج:
آلة تقطيع التوتر الفردي ذات التوتر الذاتي للأسلاك الكبلية هي نوع معين من الآلات المستخدمة لإنتاج حزم الأسلاك الكبلية الملتوية.هذه هي الخصائص الرئيسية لهذه الآلة:
نوع الكابلات: تم تصميم الآلة لتقطيع أسلاك الكابلات. يمكنها التعامل مع أنواع مختلفة من الكابلات ، مثل كابلات الطاقة أو كابلات الاتصالات أو أي كابلات أخرى تتطلب حزم من الأسلاك الملتوية.
تصميم المرفق: تتميز الآلة بتصميم المرفق ، والذي يتضمن ذراعًا مطولة أو شعاعًا يدعم المكونات الدوارة.هذا التصميم يوفر الاستقرار والمرونة أثناء عملية الشبكة، مما يسمح بسهولة الوصول إلى المنطقة المتشنجة وتحميل و تفريغ مريح لأسلاك الكابلات.
تكوين التشكل الموحد: تستخدم الآلة تكوين التشكل الموحد ، حيث يتم تلف أسلاك الكابلات المتعددة معًا في نمط مروري لتشكيل حزمة أسلاك الكابل.هذا التكوين يضمن أن الأسلاك يتم الاحتفاظ بها بشكل آمن معا لإنشاء تجمع الكابلات مستقرة وموثوقة.
التوتر التلقائي: تم تجهيز الجهاز بميزة التوتر التلقائي ، والتي تعدل وتحافظ تلقائيًا على التوتر على أسلاك الكابلات أثناء عملية التشنج.هذا يساعد على ضمان توتر ثابت طوال الإنتاج، مما أدى إلى حزم من الأسلاك الملتوية عالية الجودة.
عملية القيود: تتضمن الآلة مكونات دوارة تلتوي أسلاك الكابلات معًا لتشكيل هيكل كابل متصل بإحكام.عملية الشبكة تضمن أن الأسلاك الفردية مرتبة بشكل صحيح ومعقدة معا لإنشاء حزمة سلك كابل وظيفية.
لوحة التحكم: عادة ما تتميز الآلة لوحة تحكم تسمح للمشغلين بمراقبة وتعديل معايير مختلفة مثل التوتر واتجاه التواء والسرعة.لوحة التحكم توفر واجهة لتحديد وتعديل معايير تشغيل الآلةبما في ذلك إعدادات التوتر الآلي
ميزات السلامة: قد تتضمن الآلة ميزات السلامة مثل أزرار التوقف الطارئ، والأغطية الواقية، وأجهزة استشعار لضمان التشغيل الآمن ومنع الحوادث.
الأداء
هذه الآلة تتكون من PLC الإجراء، التحكم في عاكس التحكم في سرعة، التحكم الهوائي، حركة تدوير الكابلاتحركة استيعاب كابستان المكعب والحركة العابرة المتناوبة يتم التحكم بها بشكل مزدوج عن طريق الربط الميكانيكي والربط الهوائيلذا، أداء التوقيت الممتاز للوحدة من البدء
العمل الطبيعي،وقف بطيء ووقف الطوارئ، بالإضافة إلى ذلك،يتم ضمان مسار التواء المستقر مع أخطاء صغيرة في نفس الوقت.هذه السلسلة الكابلات فريدة من نوعها في تصميم خط الإنتاجمتقدمة في التكنولوجيا وهي المنتج المفضل للإنتاج المتسلسل للأسلاك والتغليف.
