آلة توصيل الكابلات ذات الالتواء الواحد
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Hopda |
| إصدار الشهادات | ISO,CE |

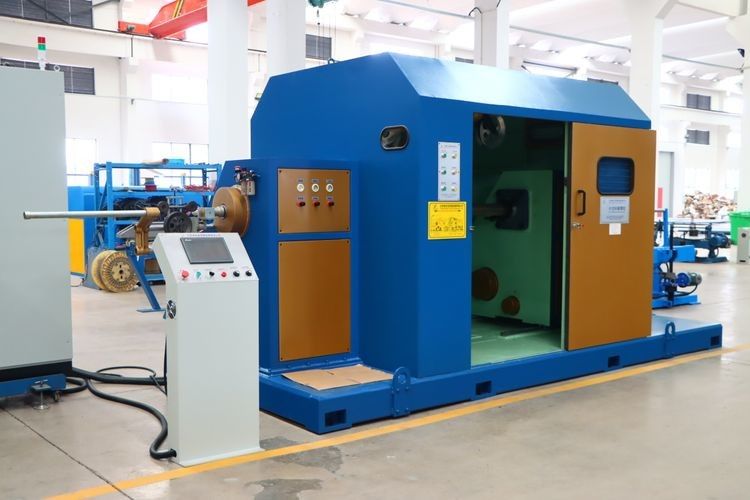

630 آلة التجميع المزدوج المزدوج المزدوج للأسلاك الأساسية
المواصفات التقنية
| النموذج | YL-Φ1000 |
| طوق الدفع (ملم) | Φ500Φ-Φ630 |
| ملف التقاط (ملم) | Φ1000 |
| قطر من الأسلاك الأساسية (ملم) | Φ1.0 - Φ5.0 |
| الحجم الأقصى للمنتج النهائي (ملم) | Φ22 |
| مسافة الالتواء (ملم) | 30-350 |
| سرعة الدوران القصوى (rpm) | 540 |
| مساحة الدرجة العرضية (ملم) | 3-25 |
| التوتر | مسار التوتر الهوائي ، قابل للتعديل بسهولة |
| نوع الإلتقاط والعبور | الامتصاص وفقًا لتدوير الملف ، والعبور وفقًا لحركة الملف المتبادلة. |
| اتجاه التواء | (S) أو (Z) |
| جهاز تغليف | تغليف أو تعبئة مباشرة |
| نوع الدفع | تبني آلة دفع دفع |
التطبيقn
قابلة للتطبيق على كابلات البيانات (cat5e/cat6/cat6a/cat7) وكابلات الأسلاك الأساسية المتعددة الأطراف
وتلوين وكذلك لف في هذه الأثناء.
الخصائص:
يتحرك صندوق التلفيف الصناديق يساراً و يميناً على طول الطريق المنزلق، مع ارتفاع ثابت وتعديل غير متدرج، ويتم ترتيب سلك الأسلاك المتدفق بشكل منظم، مع التوتر المتوازن.
l بالمقارنة مع الآلات التقليدية ذات الخيط الواحد، لديها ميزة تجنب كسر قضيب المسامير عند السرعة العالية.
تحميل و تفريغ الوعاء سهل مع استهلاك عمل منخفض.
l مسار الكمبيوتر المتحكم به، عجلة الجر غير التوتر، حركة سلك كابل المرور، وزيادة قطر عجلة الجر لتقليل منحنى كابل السلك.
1 الوحدة الرئيسية المتشابكة لديها هيكل ذراع مستقرة، جسد دوار مع inertia دوران منخفضة، دورات عالية في الدقيقة والسرعة المستقرة.
وصف المنتج:

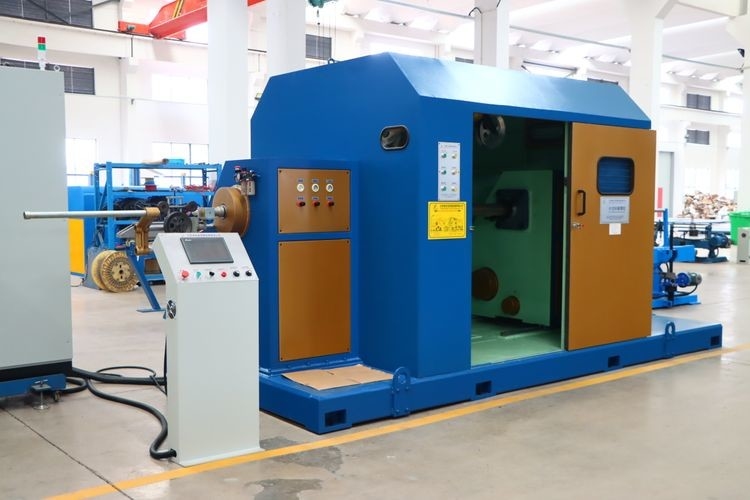

آلة 630 Cantilever Single Twist Bunching Machine للأسلاك الأساسية هي نوع محدد من الآلات المستخدمة لإنتاج حزم الأسلاك الملتوية ، وتحديدًا للأسلاك الأساسية.هذه هي الخصائص الرئيسية لهذه الآلة:
حجم الأسلاك: تم تصميم الجهاز للتعامل مع أسلاك الأساسية من نطاق حجم معين.المواصفات "630" تشير إلى الحد الأقصى للقطر الخارجي أو مساحة القسم العرضي للأسلاك الأساسية التي يمكن معالجتها بواسطة الآلةتحدد هذه المواصفات حجم الأسلاك الأساسية التي يمكن استخدامها في الآلة.
تصميم المرفق: تتميز الآلة بتصميم المرفق ، والذي يتضمن ذراعًا مطولة أو شعاعًا يدعم المكونات الدوارة.هذا التصميم يوفر الاستقرار والمرونة خلال عملية التواء، مما يسمح بالوصول بسهولة إلى منطقة التواء وتحميل و تفريغ السلك الأساسي.
تكوين التشابك المزدوج: تستخدم الآلة تكوين التشابك المزدوج ، حيث يتم تلف الأسلاك الأساسية معًا في نمط محوري لتشكيل حزمة الأسلاك.هذا التكوين يضمن الأسلاك الأساسية يتم الاحتفاظ بها بشكل آمن معا لإنشاء حزمة الأسلاك مستقرة وموثوق بها.
عملية التجميع: تتضمن الآلة مكونات دوارة تلتف الأسلاك الأساسية معًا لتشكيل بنية سلكية مرتبطة بإحكام.عملية التجميع يضمن أن الأسلاك الأساسية مرتبة بشكل صحيح ومعقدة معا لإنشاء حزمة الأسلاك الوظيفية.
التحكم في التوتر: تم تجهيز الآلة بآليات التحكم في التوتر للحفاظ على توتر ثابت على الأسلاك الأساسية أثناء عملية التجميع.هذا يساعد على ضمان جودة وسلامة حزمة الأسلاك الملتوية التي تنتج.
لوحة التحكم: عادة ما تتميز الآلة لوحة تحكم تسمح للمشغلين بمراقبة وتعديل معايير مختلفة مثل السرعة والتوتر واتجاه التواء.لوحة التحكم توفر واجهة لتحديد وتعديل معايير تشغيل الآلة.
ميزات السلامة: قد تتضمن الآلة ميزات السلامة مثل أزرار التوقف الطارئ، والأغطية الواقية، وأجهزة استشعار لضمان التشغيل الآمن ومنع الحوادث.
الأداء
هذه الآلة تتكون من PLC الإجراء، التحكم في عاكس التحكم في سرعة، التحكم الهوائي، حركة تدوير الكابلاتحركة استيعاب كابستان المكعب والحركة العابرة المتناوبة يتم التحكم بها بشكل مزدوج عن طريق الربط الميكانيكي والربط الهوائيلذا، أداء التوقيت الممتاز للوحدة من البدء
العمل الطبيعي،وقف بطيء ووقف الطوارئ، بالإضافة إلى ذلك،يتم ضمان مسار التواء المستقر مع أخطاء صغيرة في نفس الوقت.هذه السلسلة الكابلات فريدة من نوعها في تصميم خط الإنتاجمتقدمة في التكنولوجيا وهي المنتج المفضل للإنتاج المتسلسل للأسلاك والتغليف.
3المعلمات التقنية
