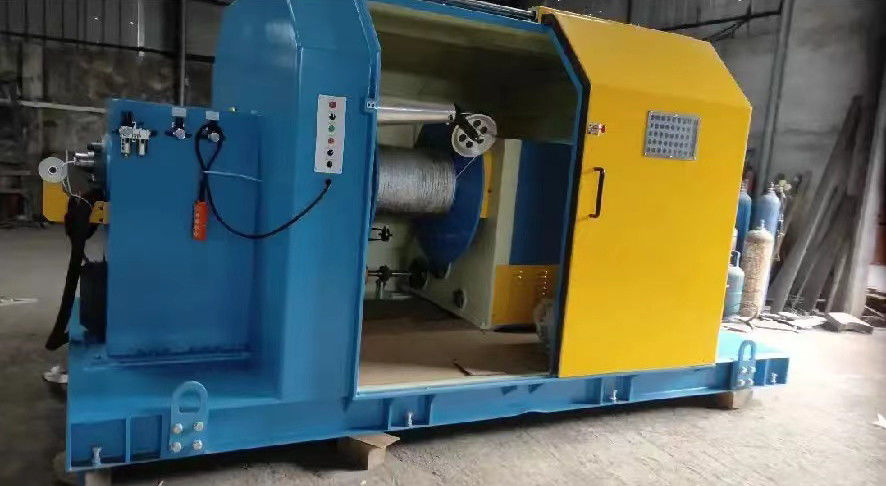

آلة التقطيع المزدوج المزدوج 1000r / min التوتر التلقائي
المواصفات التقنية
النموذج | YL-Φ1000 |
طوق الدفع (ملم) | Φ500Φ-Φ630 |
ملف التقاط (ملم) | Φ1000 |
قطر من الأسلاك الأساسية (ملم) | Φ1.0 - Φ5.0 |
الحجم الأقصى للمنتج النهائي (ملم) | Φ22 |
مسافة الالتواء (ملم) | 30-350 |
سرعة الدوران القصوى (rpm) | 540 |
مساحة الدرجة العرضية (ملم) | 3-25 |
التوتر | مسار التوتر الهوائي ، قابل للتعديل بسهولة |
نوع الإلتقاط والعبور | الامتصاص وفقًا لتدوير الملف ، والعبور وفقًا لحركة الملف المتبادلة. |
اتجاه التواء | (S) أو (Z) |
جهاز تغليف | تغليف أو تعبئة مباشرة |
نوع الدفع | تبني آلة دفع دفع |
التطبيقn
قابلة للتطبيق على كابلات البيانات (cat5e/cat6/cat6a/cat7) وكابلات الأسلاك الأساسية المتعددة الأطراف
وتلوين وكذلك لف في هذه الأثناء.
الخصائص:
يتحرك صندوق التلفيف الصناديق يساراً و يميناً على طول الطريق المنزلق، مع ارتفاع ثابت وتعديل غير متدرج، ويتم ترتيب سلك الأسلاك المتدفق بشكل منظم، مع التوتر المتوازن.
l بالمقارنة مع الآلات التقليدية ذات الخيط الواحد، لديها ميزة تجنب كسر قضيب المسامير عند السرعة العالية.
تحميل و تفريغ الوعاء سهل مع استهلاك عمل منخفض.
l مسار الكمبيوتر المتحكم به، عجلة الجر غير التوتر، حركة سلك كابل المرور، وزيادة قطر عجلة الجر لتقليل منحنى كابل السلك.
1 الوحدة الرئيسية المتشابكة لديها هيكل ذراع مستقرة، جسد دوار مع inertia دوران منخفضة، دورات عالية في الدقيقة والسرعة المستقرة.
وصف المنتج:
A stranding single twist bunching machine with a maximum speed of 1000 revolutions per minute (r/min) and an auto tension feature is a specific type of machine used for the production of twisted wire bundlesهذه هي الخصائص الرئيسية لهذه الآلة
عملية القيود: تم تصميم الجهاز لقيود الأسلاك ، والإلتواء الفردي ، وتجميع الأسلاك معًا لتشكيل حزمة أسلاك.تتضمن هذه العملية تدوير أسلاك أو موصلات متعددة حول قلب مركزي لإنشاء هيكل مضغوط ومستقر.
تكوين التشكل المزدوج: تستخدم الآلة تكوين التشكل المزدوج المزدوج ، حيث يتم تلف الأسلاك معًا في نمط محوري لتشكيل حزمة الأسلاك.هذا التكوين يساعد على ضمان الأسلاك يتم الاحتفاظ بها بشكل آمن معا لخلق حزمة مستقرة وموثوق بها.
السرعة القصوى: تعمل الآلة بسرعة أقصاها 1000 دورة في الدقيقة (r / min). تتيح القدرة على السرعة العالية إنتاج حزم الأسلاك بكفاءة.
التوتر التلقائي: تم تجهيز الجهاز بميزة التوتر التلقائي ، والتي تعدل وتحافظ تلقائيًا على التوتر على الأسلاك أثناء عملية التقطيع والترتيب.هذا يساعد على ضمان توتر ثابت طوال الإنتاج، مما يؤدي إلى حزم من الأسلاك الملتوية عالية الجودة.
لوحة التحكم: عادة ما تتميز الآلة لوحة تحكم تسمح للمشغلين بمراقبة وتعديل معايير مختلفة مثل السرعة والتوتر واتجاه التواء.لوحة التحكم توفر واجهة لتحديد وتعديل معايير تشغيل الآلةبما في ذلك إعدادات التوتر الآلي
ميزات السلامة: قد تتضمن الآلة ميزات السلامة مثل أزرار التوقف الطارئ، والأغطية الواقية، وأجهزة استشعار لضمان التشغيل الآمن ومنع الحوادث.
الأداء
هذه الآلة تتكون من PLC الإجراء، التحكم في عاكس التحكم في سرعة، التحكم الهوائي، حركة تدوير الكابلاتحركة استيعاب كابستان المكعب والحركة العابرة المتناوبة يتم التحكم بها بشكل مزدوج عن طريق الربط الميكانيكي والربط الهوائيلذا، أداء التوقيت الممتاز للوحدة من البدء
العمل الطبيعي،وقف بطيء ووقف الطوارئ، بالإضافة إلى ذلك،يتم ضمان مسار التواء المستقر مع أخطاء صغيرة في نفس الوقت.هذه السلسلة الكابلات فريدة من نوعها في تصميم خط الإنتاجمتقدمة في التكنولوجيا وهي المنتج المفضل للإنتاج المتسلسل للأسلاك والتغليف.
