آلة توصيل الكابلات ذات الالتواء الواحد
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Hopda |
| إصدار الشهادات | ISO,CE |

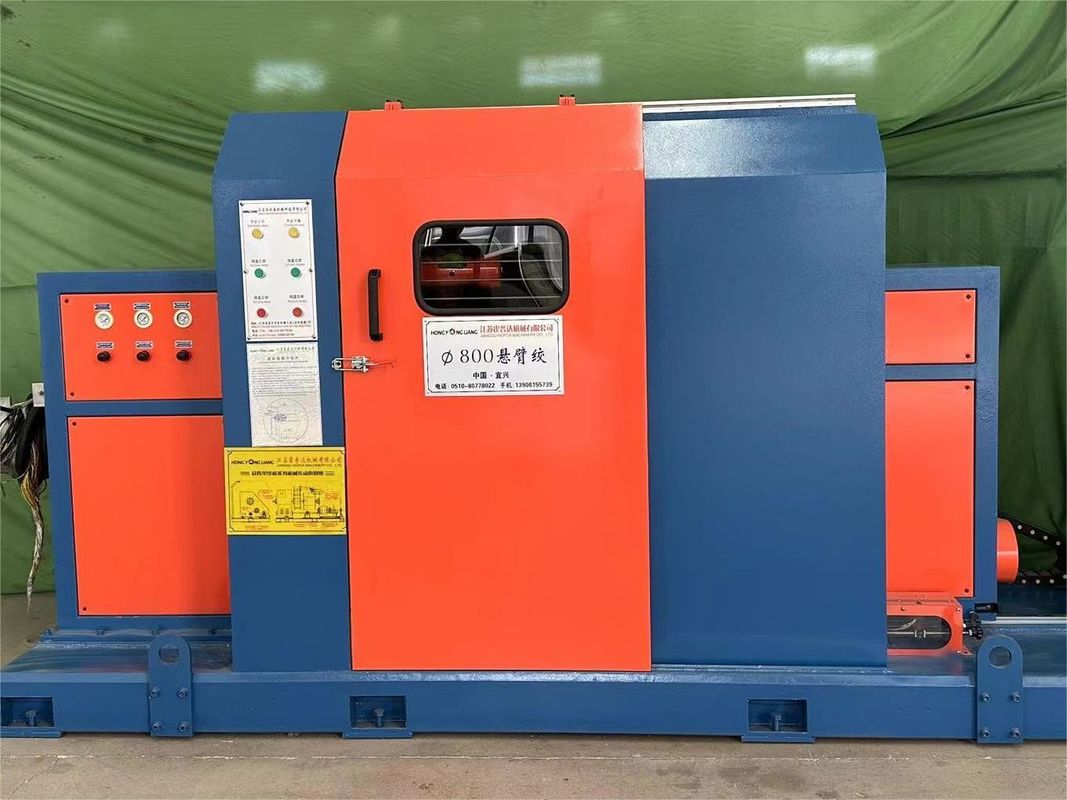

1000r/Min آلة التواء الفردية مع العديد من النوى
المواصفات التقنية
| النموذج | YL-Φ1000 |
| طوق الدفع (ملم) | Φ500Φ-Φ630 |
| ملف التقاط (ملم) | Φ1000 |
| قطر من الأسلاك الأساسية (ملم) | Φ1.0 - Φ5.0 |
| الحجم الأقصى للمنتج النهائي (ملم) | Φ22 |
| مسافة الالتواء (ملم) | 30-350 |
| سرعة الدوران القصوى (rpm) | 540 |
| مساحة الدرجة العرضية (ملم) | 3-25 |
| التوتر | مسار التوتر الهوائي ، قابل للتعديل بسهولة |
| نوع الإلتقاط والعبور | الامتصاص وفقًا لتدوير الملف ، والعبور وفقًا لحركة الملف المتبادلة. |
| اتجاه التواء | (S) أو (Z) |
| جهاز تغليف | تغليف أو تعبئة مباشرة |
| نوع الدفع | تبني آلة دفع دفع |
التطبيقn
قابلة للتطبيق على كابلات البيانات (cat5e/cat6/cat6a/cat7) وكابلات الأسلاك الأساسية المتعددة الأطراف
وتلوين وكذلك لف في هذه الأثناء.
الخصائص:
يتحرك صندوق التلفيف الصناديق يساراً و يميناً على طول الطريق المنزلق، مع ارتفاع ثابت وتعديل غير متدرج، ويتم ترتيب سلك الأسلاك المتدفق بشكل منظم، مع التوتر المتوازن.
l بالمقارنة مع الآلات التقليدية ذات الخيط الواحد، لديها ميزة تجنب كسر قضيب المسامير عند السرعة العالية.
تحميل و تفريغ الوعاء سهل مع استهلاك عمل منخفض.
l مسار الكمبيوتر المتحكم به، عجلة الجر غير التوتر، حركة سلك كابل المرور، وزيادة قطر عجلة الجر لتقليل منحنى كابل السلك.
1 الوحدة الرئيسية المتشابكة لديها هيكل ذراع مستقرة، جسد دوار مع inertia دوران منخفضة، دورات عالية في الدقيقة والسرعة المستقرة.
وصف المنتج:
آلة التشويش الفردي 1000r / min مع العديد من النواة هي نوع محدد من الآلات المستخدمة لإنتاج حزم الأسلاك الملتوية مع العديد من النواة.هذه هي الخصائص الرئيسية لهذه الآلة:
سرعة الدوران: تعمل الآلة بسرعة 1000 دورة في الدقيقة (r / min). تتيح سرعة الدوران العالية هذه إنتاج حزم من الأسلاك الملتوية بكفاءة.
التواء التواء الفردي: تستخدم الآلة تكوين التواء التواء الفردي ، حيث يتم تلف العديد من النوى أو الموصلات معًا في نمط محوري لتشكيل حزمة الأسلاك.هذا التكوين يضمن أن تكون النواة محفوظة معا لإنشاء تجميع كابل مستقرة وموثوقة.
العديد من النواة: تم تصميم الجهاز للتعامل مع العديد من النواة في وقت واحد.يمكن أن يختلف عدد النواة اعتمادا على نموذج الجهاز المحدد ومتطلبات حزمة الأسلاك التي يتم إنتاجهاهذا يسمح للسلسلة في وقت واحد من عدة نواة لإنشاء كابل متعدد النواة.
عملية التقطيع: تشتمل الآلة على مكونات دوارة تلتوي النواة المتعددة معًا لتشكيل هيكل كابل متصل بإحكام.تتأكد عملية التقطيع من أن النواة الفردية مرتبة بشكل صحيح ومتماسكة معا لإنشاء حزمة سلكية وظيفية مع العديد من النواة.
التحكم في التوتر: يتم تجهيز الآلة بآليات التحكم في التوتر للحفاظ على التوتر المستمر على النوى أثناء عملية الشبكة.هذا يساعد على ضمان جودة وسلامة حزمة الأسلاك الملتوية مع العديد من النوى التي تنتج.
لوحة التحكم: عادة ما تتميز الآلة لوحة تحكم تسمح للمشغلين بمراقبة وتعديل معايير مختلفة مثل سرعة الدوران والتوتر واتجاه التواء.لوحة التحكم توفر واجهة لتحديد وتعديل معايير تشغيل الآلة.
ميزات السلامة: قد تتضمن الآلة ميزات السلامة مثل أزرار التوقف الطارئ، والأغطية الواقية، وأجهزة استشعار لضمان التشغيل الآمن ومنع الحوادث.
الأداء
هذه الآلة تتكون من PLC الإجراء، التحكم في عاكس التحكم في سرعة، التحكم الهوائي، حركة تدوير الكابلاتحركة استيعاب كابستان المكعب والحركة العابرة المتناوبة يتم التحكم بها بشكل مزدوج عن طريق الربط الميكانيكي والربط الهوائيلذا، أداء التوقيت الممتاز للوحدة من البدء
العمل الطبيعي،وقف بطيء ووقف الطوارئ، بالإضافة إلى ذلك،يتم ضمان مسار التواء المستقر مع أخطاء صغيرة في نفس الوقت.هذه السلسلة الكابلات فريدة من نوعها في تصميم خط الإنتاجمتقدمة في التكنولوجيا وهي المنتج المفضل للإنتاج المتسلسل للأسلاك والتغليف.
